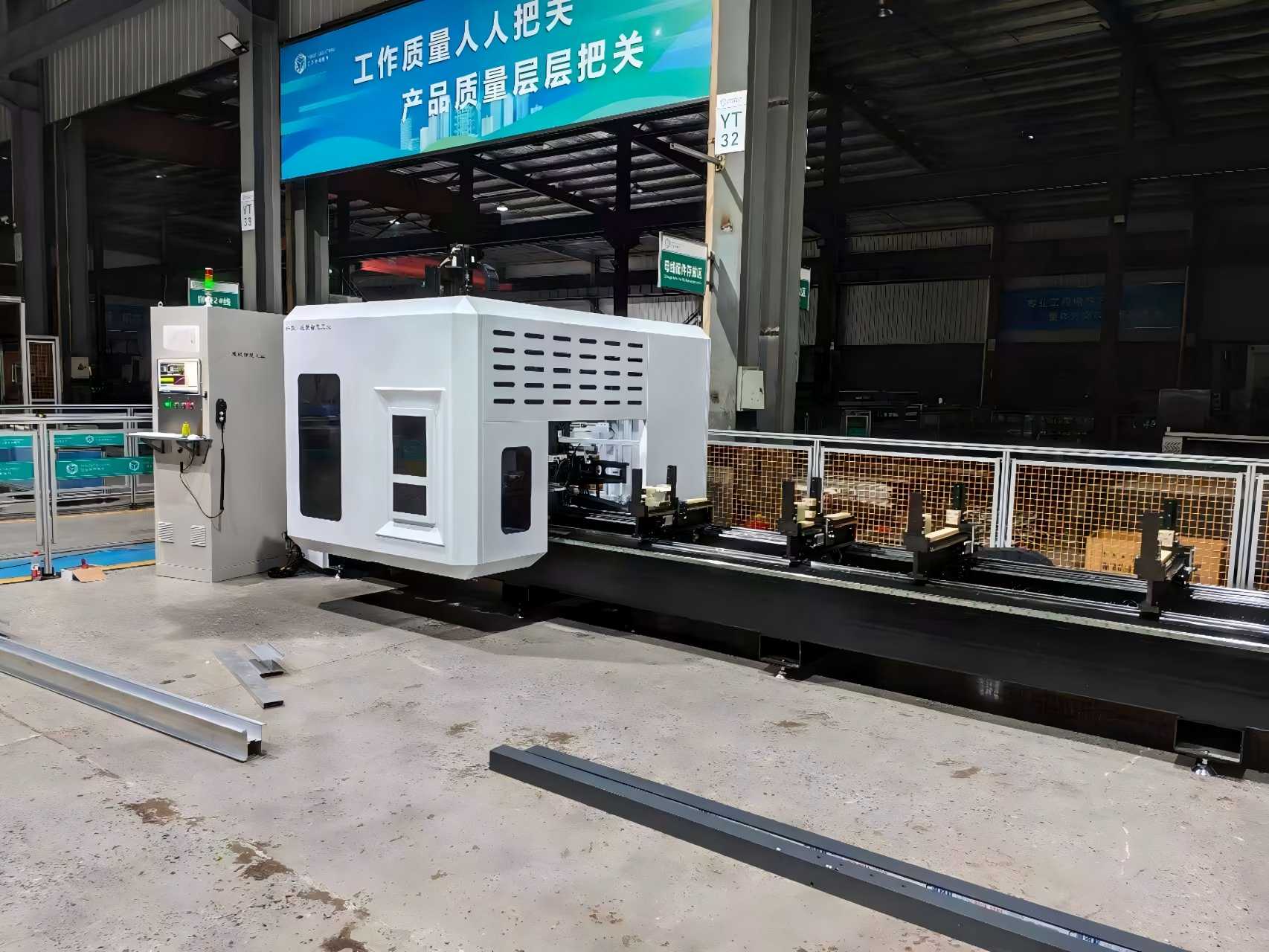

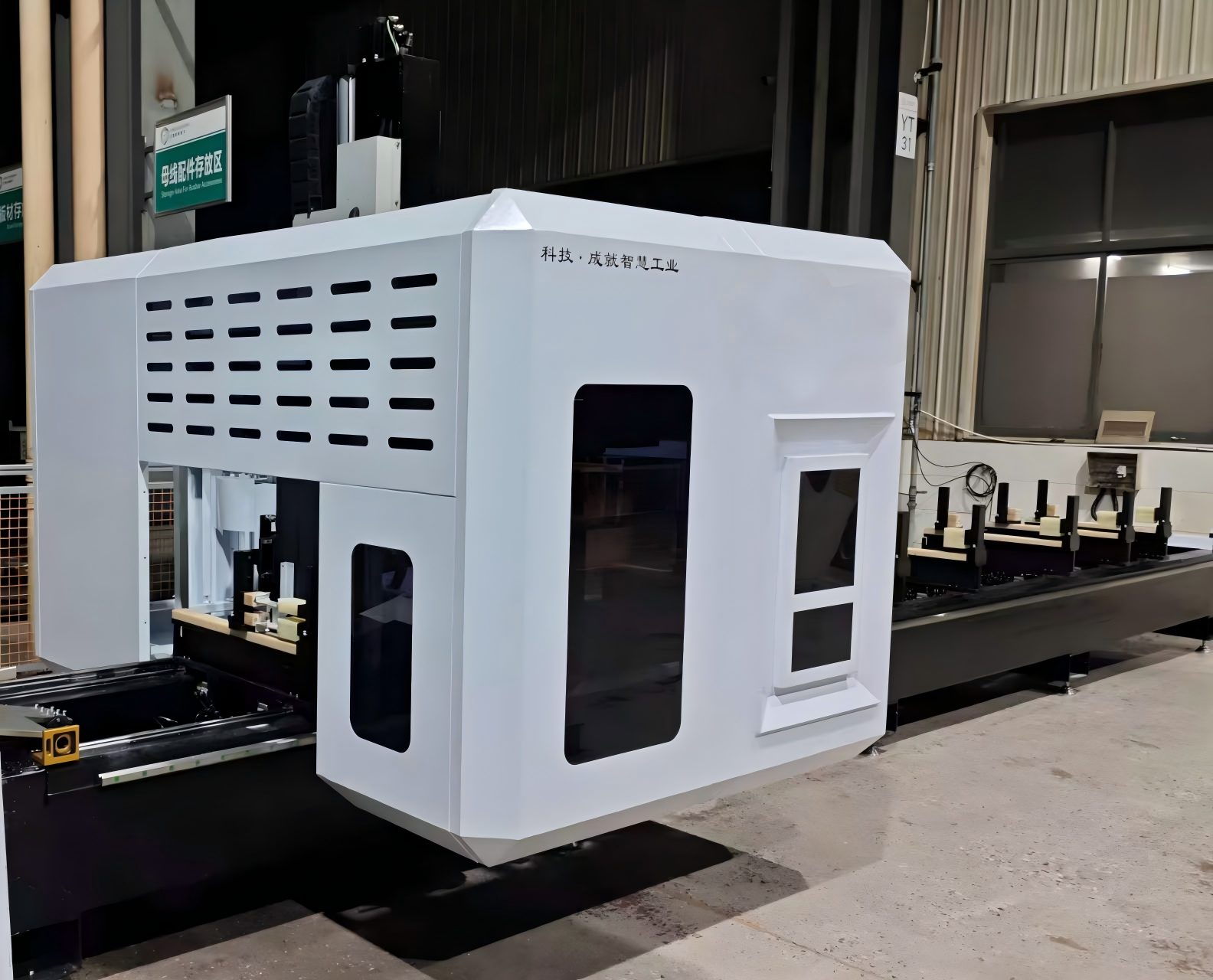

கர்டேன் வால் ஃபேப்ரிகேஷனுக்கான அதிவேக 5-அச்சு கேன்ட்ரி இயந்திர மையம்

எங்கள் உயர்-திறன் 5-அச்சு கேன்ட்ரி இயந்திர மையம் கட்டடக்கலை திரைச் சுவர் மற்றும் முகப்புத் தொழிலுக்காக வடிவமைக்கப்பட்டுள்ளது. இது பெரிய வடிவ அலுமினிய சுயவிவரங்கள், ஒருங்கிணைந்த திரை சுவர் பேனல்கள் மற்றும் ± 0.05 மிமீ பொருத்துதல் துல்லியத்துடன் சிக்கலான வடிவவியலில் சிறந்து விளங்குகிறது. அதிவேக துருவல், துளையிடுதல், தட்டுதல் மற்றும் வெட்டுதல் ஆகியவற்றிற்காக வடிவமைக்கப்பட்டுள்ளது, இது சிறந்த மேற்பரப்பின் தரத்தை உறுதி செய்யும் போது புனையமைப்பு செயல்திறனை கணிசமாக மேம்படுத்துகிறது. விரிவான விற்பனைக்குப் பிந்தைய ஆதரவுடன் CE சான்றளிக்கப்பட்டது.

முக்கிய அம்சங்கள்

• 5-அச்சு ஒரே நேரத்தில் இயந்திரம் - சிக்கலான முகப்பு வடிவவியல் மற்றும் 3D வரையறைகளுக்கு ஏற்றது.

  ஹெவி-டூட்டி கேன்ட்ரி அமைப்பு - அதிக விறைப்புத்தன்மை மற்றும் நீண்ட கால துல்லியத்திற்கான சிறந்த அதிர்வு தணிப்பு.

  பெரிய வடிவமைப்பு எந்திரப் பகுதி - பெரிதாக்கப்பட்ட திரை சுவர் பேனல்கள், முல்லியன்கள் மற்றும் டிரான்ஸ்ம்களை ஆதரிக்கிறது.

  அதிவேக சுழல் - அலுமினியம் மற்றும் எஃகு சுயவிவர எந்திரத்திற்கு உகந்ததாக உள்ளது.

  தானியங்கி கருவி மாற்றி (ATC) - வேலையில்லா நேரத்தை குறைக்கிறது மற்றும் உற்பத்தித்திறனை மேம்படுத்துகிறது.

  பயனர் நட்பு CNC சிஸ்டம் - முக்கிய CAD/CAM மென்பொருளுடன் இணக்கமானது.

  தனிப்பயனாக்கக்கூடிய கட்டமைப்பு - உலகளாவிய ஒப்பந்தக்காரர்களுக்கு OEM/ODM தீர்வுகள் கிடைக்கும்.




தொழில்நுட்ப விவரக்குறிப்புகள்

இது எப்படி வேலை செய்கிறது

CAD / CAM உள்ளீடு

திரைச்சீலை சுவர் பேனல் அல்லது அலுமினிய சுயவிவரம் முதலில் CAD (LogiKal, SchüCal, SolidWorks, முதலியன) மாதிரியாக வடிவமைக்கப்பட்டுள்ளது.

CAM மென்பொருள் 3D மாடலை டூல்பாத்கள் மற்றும் G-குறியீடாக மாற்றுகிறது, இதில் வெட்டுக் கோணங்கள், ஊட்ட விகிதங்கள், சுழல் வேகம் மற்றும் கருவி மாற்ற வரிசை ஆகியவை அடங்கும்.

2. பணிப்பகுதியை இறுக்கவும்

நீண்ட அலுமினியம் / எஃகு திரை சுவர் சுயவிவரங்கள் அல்லது பெரிய முகப்பில் பேனல்கள் CNC-கட்டுப்படுத்தப்பட்ட நகரக்கூடிய கவ்விகளைப் பயன்படுத்தி இயந்திர படுக்கையில் பொருத்தப்பட்டுள்ளன.

மோதல்களைத் தவிர்க்கவும் மற்றும் சிதைவு இல்லாமல் பகுதியைப் பிடிக்கவும் கவ்விகள் தானாக நிலைநிறுத்தப்படுகின்றன.

3. Gantry அமைப்பு X / Y இல் நகர்கிறது

இயந்திரம் ஒரு பாலம் வகை கேன்ட்ரியைப் பயன்படுத்துகிறது:

X-axis = கேன்ட்ரி சுயவிவரம்/பேனலின் நீளத்தில் நகர்கிறது

ஒய்-அச்சு = எந்திர தலை அகலம் முழுவதும் நகர்கிறது

Z-அச்சு = சுழல் மேல்/கீழே நகரும்

இது பெரிதாக்கப்பட்ட திரைச் சுவர் பாகங்களுக்கு ஒரு பெரிய, திறந்த வேலைப் பகுதியை வழங்குகிறது.

4. இரண்டு ரோட்டரி அச்சுகள் சுழலை சாய்க்கும்

X/Y/Z கூடுதலாக, இயந்திரம்:

A-அச்சு = X சுற்றி சாய்வு

C-அச்சு = Z சுற்றி சுழற்று

(அல்லது B/C தலை வடிவமைப்பைப் பொறுத்து)

எனவே சுழல் கலவை மைட்டர்கள், கோண வடிகால் துளைகள், 3D முகப்பில் விளிம்புகள் மற்றும் பக்க அம்சங்களை பிரிக்காமல் வெட்ட முடியும்.

5. 5-அச்சு ஒரே நேரத்தில் வெட்டுதல்

CNC கட்டுப்படுத்தி நேரியல் + ரோட்டரி அச்சுகளை ஒன்றாக இயக்குகிறது.

கருவி மேற்பரப்புக்கு சிறந்த கோணத்தில் இருக்கும் → மென்மையான பூச்சு, குறைவான உரையாடல், மறு பொருத்துதல் இல்லை.

ஒரு அமைப்பில் வழக்கமான செயல்பாடுகள்:

இறுதி அரைத்தல்

துளையிடுதல் / தட்டுதல்

பள்ளம்

மிட்டர் வெட்டுதல்

கத்தி வெட்டும் பார்த்தேன்

சிக்கலான முகப்புகளுக்கு 3D விளிம்பு அரைத்தல்

6. தானியங்கி கருவி மாறுதல்

கருவிகள் ஒரு பத்திரிகையில் சேமிக்கப்படுகின்றன (பயிற்சிகள், இறுதி ஆலைகள், குழாய்கள், கத்திகள் பார்த்தேன்).

நிரலின் போது ATC தானாகவே கருவிகளை மாற்றுகிறது, எனவே ஒரு திரை சுவர் சுயவிவரத்தை ஆபரேட்டர் தலையீடு இல்லாமல் முழுமையாக இயந்திரமாக்க முடியும்.

7. செயல்முறை சோதனை & வெளியீடு

ஆய்வுகள்/குறியாக்கிகள் நிலை மற்றும் கருவி நிலையைச் சரிபார்க்கின்றன.

CNC ஆனது நிகழ்நேரத்தில் ஏற்படும் விலகல்களை ஈடுசெய்கிறது.

முடிவு: துல்லியமான துளைகள், பள்ளங்கள் மற்றும் சிக்கலான கோணங்களைக் கொண்ட ஒரு முடிக்கப்பட்ட திரை சுவர் மல்லியன், டிரான்ஸ்ம் அல்லது முகப்பில் பேனல் - அசெம்பிளிக்கு தயார்.

முக்கிய பயன்பாடு நோக்கம்

வழக்கமான பயன்பாடுகள்திரைச் சுவருக்கான 5-அச்சு கேன்ட்ரி இயந்திர மையம்அடங்கும்:

1. உயரமான கட்டிடம் ஒருங்கிணைந்த அலுமினிய திரை சுவர் பிரேம்கள்
2. மறைக்கப்பட்ட-பிரேம் மற்றும் வெளிப்பட்ட-பிரேம் கண்ணாடி முகப்பில் வெளியேற்றங்கள்
3. திரை சுவர் மூலை மூட்டுகள் மற்றும் சிறப்பு வடிவ முகப்பில் சுயவிவரங்கள்
4. சன்ரூம், ஸ்கைலைட் மற்றும் பெரிய அலுமினிய ஜன்னல் மற்றும் கதவு சுயவிவரங்கள்
5. பாயிண்ட்-ஆதரவு கண்ணாடி திரை சுவர் அலுமினிய ஆதரவு அடைப்புக்குறிகள்
6. தொழில்துறை அலுமினிய முகப்பில் மற்றும் அலங்கார எஃகு சுவர் சுயவிவரங்கள்
7. ஏரோஸ்பேஸ் இலகுரக அலுமினிய சுயவிவரங்கள் (குறுக்கு-தொழில் இணக்கமானது)

பொருத்தமான மூலப்பொருட்கள்: 6063 அலுமினிய கலவை, வெற்று வெளியேற்றங்கள், திட அலுமினியம், மெல்லிய சுவர் எஃகு, PVC கட்டடக்கலை சுயவிவரங்கள்.

விண்ணப்ப காட்சிகள்

ஒருங்கிணைந்த திரைச் சுவர் உற்பத்தி

கட்டிடக்கலை முகப்பில் பேனல்கள்

அலுமினியம் முல்லியன்ஸ் மற்றும் டிரான்ஸ்ம்ஸ்

சிக்கலான திரை சுவர் வடிவியல்

கண்ணாடி திரை சுவர் பள்ளம் எந்திரம்

எஃகு திரை சுவர் கட்டமைப்பு சட்டங்கள்
