ஹெவி டியூட்டி கர்டன் வால் நாச்சிங் சா

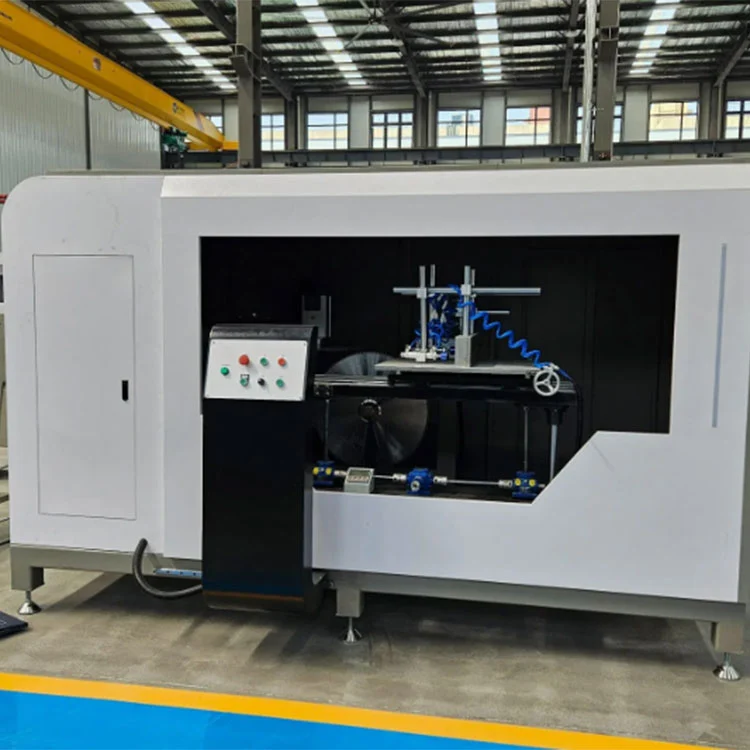

இந்த இரட்டை-பிளேடு CNC நாச்சிங் ரம்பமானது அலுமினிய திரைச்சீலை சுவர் சுயவிவரங்கள், முல்லியன்கள், டிரான்ஸ்ம்கள் மற்றும் கட்டடக்கலை எக்ஸ்ட்ரூஷன்களில் குறிப்புகள், பள்ளங்கள் மற்றும் கலவை கோணங்களை வெட்டுவதற்காக கட்டப்பட்டுள்ளது. இரண்டு 2.2 கிலோவாட் மோட்டார்கள் ஒரு ஜோடி Φ550 மிமீ கார்பைடு சா பிளேடுகளை 2800 ஆர்பிஎம்மில் இயக்குகின்றன, ஒவ்வொரு பிளேடும் டிஜிட்டல் ரீட்அவுட் கட்டுப்பாட்டின் கீழ் ±45° ஸ்விங் செய்யும். ஒரு ஹைட்ரோ-நியூமேடிக் ஃபீடிங் சிஸ்டம் 0-3 மீ/நிமிடத்திற்கு சரிசெய்யக்கூடிய வேகத்தில் பிளேடு செட் அமைக்கிறது, மேலும் நியூமேடிக் கவ்விகள் செங்குத்து மற்றும் கிடைமட்ட திசைகளில் இருந்து பணிப்பகுதியை பாதுகாக்கின்றன. வெல்டட் எஃகு மற்றும் வார்ப்பிரும்பு சட்டமானது தொடர்ச்சியான வெட்டு சுமைகளின் கீழ் நிலைத்தன்மையை பராமரிக்க அதிர்வு வயதான சிகிச்சைக்கு உட்படுகிறது.

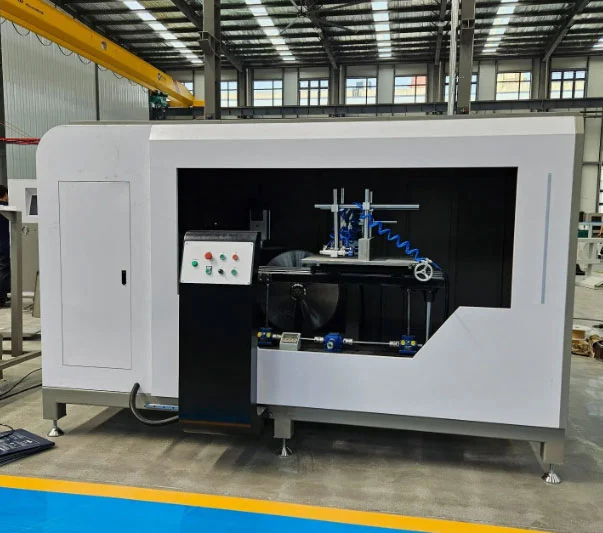

ஹெவி டியூட்டி கர்டன் வால் நாச்சிங் சா

அம்சங்கள்

இயந்திர சட்டகம்

திஹெவி டியூட்டி கர்டன் வால் நாச்சிங் சாதடிமனான சுவர் வெல்டட் எஃகு அமைப்பு மற்றும் ஒரு வார்ப்பிரும்பு கற்றை கொண்டு கட்டப்பட்டுள்ளது. அசெம்பிளி, எந்திரத்திற்கு முன் அதிர்வு-வயதானது, இது உள் அழுத்தத்தைக் குறைக்கும் மற்றும் காலப்போக்கில் சிதைவின் சாத்தியக்கூறுகளைக் குறைக்கும் நோக்கம் கொண்டது. வெட்டு சுமைகளின் கீழ் ஏற்படும் நிலைத்தன்மையானது, நீட்டிக்கப்பட்ட உற்பத்தி ஓட்டங்களின் போது நிலையான உச்சநிலை வடிவவியலைப் பராமரிக்க உதவுகிறது.

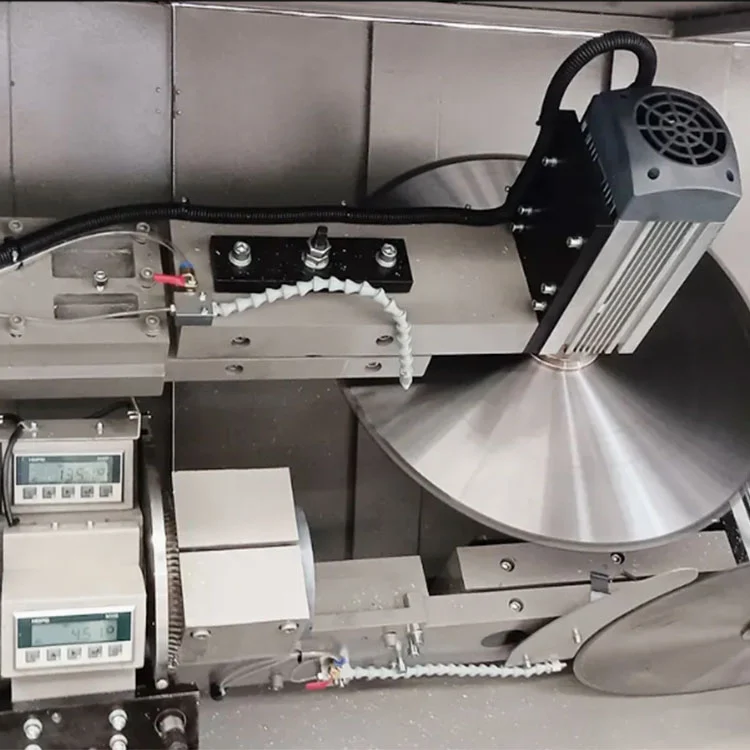

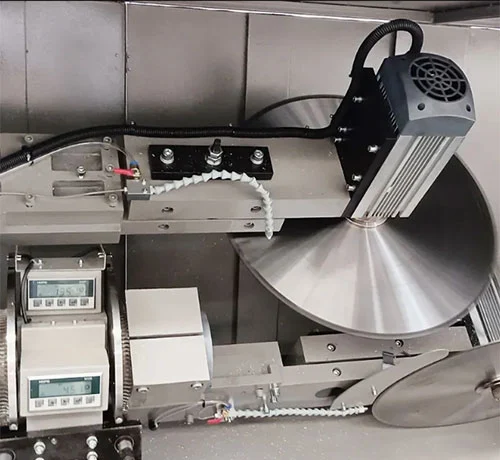

இரட்டை சா கத்திகள்

இரண்டு Φ550 மிமீ கார்பைடு-நுனி கொண்ட கத்திகள், ஒவ்வொன்றும் 2800 ஆர்பிஎம்மில் 2.2 கிலோவாட் மோட்டார் மூலம் இயக்கப்படுகிறது, வெட்டுச் செயலை வழங்குகிறது. இரண்டு பிளேடுகளையும் ±45° ஸ்விங்காக அமைக்கலாம், கருவியை மாற்றாமல் திரைச் சுவர் சுயவிவரங்களில் நாட்ச்சிங் மற்றும் கலவை கோண வெட்டுகளை செயல்படுத்துகிறது. பிளேடு விட்டம் மற்றும் பல் வடிவியல் ஆகியவை அலுமினியத்தை வெட்டுவதற்குத் தேர்ந்தெடுக்கப்படுகின்றன, பொதுவாக இரண்டாம் நிலை மெருகூட்டல் தேவைப்படாத பர்-ஃப்ரீ ஃபினிஷை நோக்கமாகக் கொண்டது.

டிஜிட்டல் காட்சி கட்டுப்பாடு

ஒரு காந்த அளவிலான டிஜிட்டல் வாசிப்பு நிகழ்நேரத்தில் வெட்டுக் கோணம் மற்றும் பணியிட உயரத்தைக் காட்டுகிறது. நிலைப்படுத்தல் துல்லியம் ± 0.1 மிமீ என குறிப்பிடப்பட்டுள்ளது. ஆபரேட்டர் டிஜிட்டல் டிஸ்ப்ளேவைப் பயன்படுத்தி விரும்பிய கோணத்தை அமைக்கிறார், மேலும் பிளேட் நிலைகள் அதற்கேற்ப சரிசெய்யப்பட்டு, உற்பத்தித் தொகுதிகள் முழுவதும் மீண்டும் மீண்டும் செய்யக்கூடிய அமைப்புகளுக்கான குறிப்பை வழங்குகிறது.

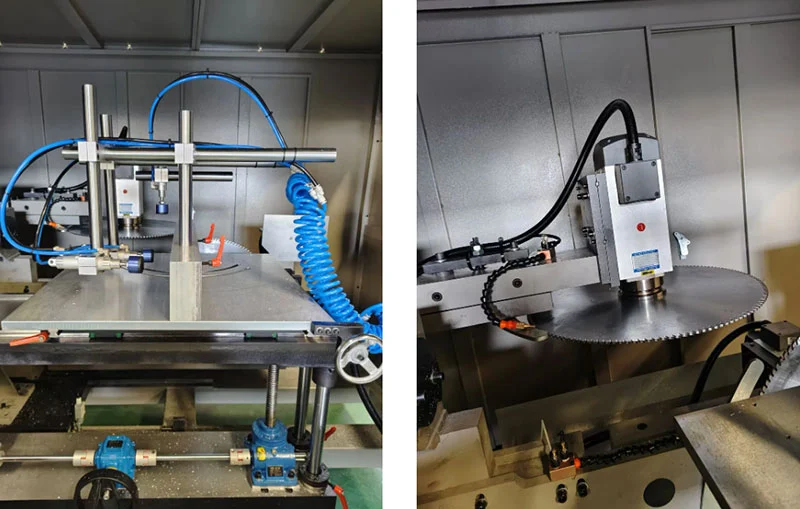

நியூமேடிக் கிளாம்பிங்

செங்குத்து மற்றும் கிடைமட்ட நியூமேடிக் சாதனங்கள், 0.5-0.8 MPa காற்று அழுத்தத்துடன் வழங்கப்படுகின்றன, வெட்டு சுழற்சியின் போது அலுமினிய சுயவிவரத்தை வைத்திருக்கின்றன. மேற்பரப்பைக் குறிக்காமல் பணிப்பகுதியைப் பாதுகாக்க கிளாம்பிங் விசை விநியோகிக்கப்படுகிறது. கிளாம்பிங் மற்றும் வெளியீடு இயந்திரத்தின் சுழற்சி வரிசை மூலம் கட்டுப்படுத்தப்படுகிறது.

ஹைட்ரோ-நியூமேடிக் ஃபீடிங்

பிளேடு ஃபீட் 0-3 மீ/நிமிடத்தின் அனுசரிப்பு வேக வரம்புடன் ஹைட்ரோ-நியூமேடிக் அமைப்பைப் பயன்படுத்துகிறது. கட்டுப்படுத்தப்பட்ட ஊட்ட விகிதம், குறிப்பாக தடிமனான அல்லது பெரிய குறுக்குவெட்டுத் திரைச் சுவர்களை வெட்டும்போது, ​​சுயவிவர சிதைவு மற்றும் பிளேடு பிணைப்பைத் தவிர்க்க உதவுகிறது.

பாதுகாப்பு மற்றும் சுற்றுச்சூழல் பாதுகாப்பு

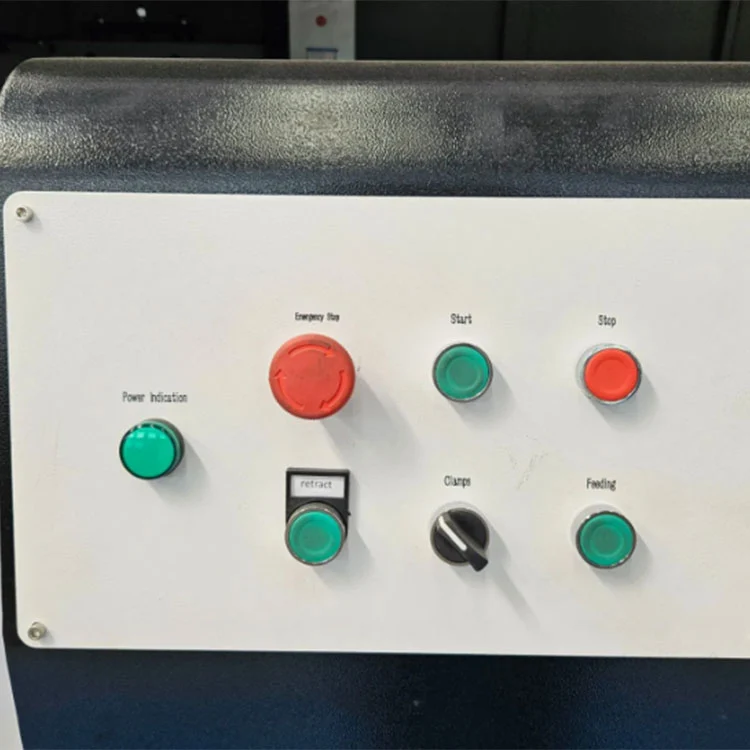

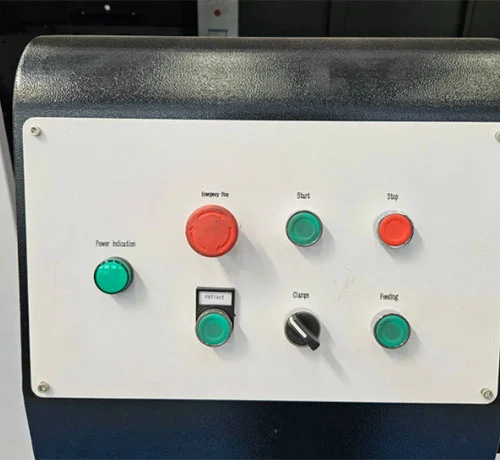

வெட்டு மண்டலத்தைச் சுற்றி வெளிப்படையான பேனல்கள் கொண்ட முழு-கவரேஜ் பாதுகாப்பு உறை உள்ளது. எமர்ஜென்சி ஸ்டாப் பட்டன், ஓவர்லோட் பாதுகாப்பு மற்றும் மோதல் எதிர்ப்பு உணரிகள் ஆகியவை சேர்க்கப்பட்டுள்ளன. உள்ளமைக்கப்பட்ட மூடுபனி குளிரூட்டும் அமைப்பு வெப்பம் மற்றும் தூசியை குறைக்கிறது, உடனடி பணியிடத்தை சுத்தமாக வைத்திருக்கிறது மற்றும் நிலையான பணிமனை பாதுகாப்பு தேவைகளை பூர்த்தி செய்கிறது.

இது எப்படி வேலை செய்கிறது

1. ஆபரேட்டர் அலுமினிய சுயவிவரத்தை பணிமேசையில் வைக்கிறார் மற்றும் நியூமேடிக் கிளாம்ப்களை செயல்படுத்துகிறார், இது செங்குத்து மற்றும் கிடைமட்ட திசைகளில் இருந்து பணிப்பகுதியை பாதுகாக்கிறது.
2. காந்த அளவிலான டிஜிட்டல் டிஸ்ப்ளேயைப் பயன்படுத்தி விரும்பிய வெட்டுக் கோணம் அமைக்கப்பட்டுள்ளது, மேலும் இரட்டைப் பார்த்தல் கத்திகள் ± 45° வரம்பிற்குள் நிலைநிறுத்தப்படுகின்றன.
3. ஹைட்ரோ-நியூமேடிக் ஃபீட் சிஸ்டம் ஸ்பின்னிங் பிளேடுகளை ஒரு கட்டுப்படுத்தப்பட்ட விகிதத்தில் (0-3 மீ/நிமிடம்), ஒற்றைப் பாதையில் வெட்டுக் குறிப்புகள், பள்ளங்கள் அல்லது கூட்டுக் கோணங்களை வெட்டுகிறது.
4. CNC அமைப்பு CAD கிராஃபிக் இறக்குமதி மற்றும் கிராஃபிக் நிரலாக்கத்தை ஆதரிக்கிறது, ஆபரேட்டர்கள் வடிவமைப்பு கோப்புகளிலிருந்து நேரடியாக நாட்ச் வடிவங்கள், துளை நிலைகள் மற்றும் ஸ்லாட் பரிமாணங்களை வரையறுக்க அனுமதிக்கிறது.
5. மூன்று-அச்சு முழு சர்வோ மோட்டார் உள்ளமைவு (ரேக் மற்றும் பினியன் மற்றும் பந்து திருகுகள் மூலம் இயக்கப்படும் எக்ஸ், ஒய், இசட் அச்சுகள்) துளையிடுதல், அரைக்கும் பள்ளங்கள், வட்ட துளைகள், சிறப்பு வடிவ துளைகள், விசை துளைகள் மற்றும் ஒரு கிளாம்பிங்கில் கவுண்டர்சிங்க்களுக்கு உண்மையான மூன்று-அச்சு இணைப்புகளை செயல்படுத்துகிறது.
6. ஒரு விருப்பமான மூன்று-பக்க ஃபிளிப் ஒர்க்டேபிள், சுயவிவரத்தை மூன்று முகங்களில் மாற்றியமைக்காமல், சிக்கலான அலுமினிய வெளியேற்றங்களுக்கான செயலாக்க செயல்திறனை மேம்படுத்த அனுமதிக்கிறது.
7. வெட்டு சுழற்சி முடிந்ததும், கத்திகள் பின்வாங்குகின்றன, கவ்விகள் வெளியிடப்படுகின்றன, மேலும் இயந்திர சுயவிவரம் அகற்றப்படும்.

உற்பத்தியாளர் & உத்தரவாதம்

Lebulang இயந்திரமாக இயங்கும் Shandong Lebulang Precision Machinery Co., Ltd., 1996 ஆம் ஆண்டு முதல் அதன் ஜினான், சீனா தொழிற்சாலையில் அலுமினியம் செயலாக்க உபகரணங்களை தயாரித்துள்ளது.ஹெவி டியூட்டி கர்டன் வால் நாச்சிங் சாCE மற்றும் ISO சான்றிதழுடன் தொழிற்சாலைக்கு நேரடியாக வழங்கப்படுகிறது. பிரதான கட்டமைப்பிற்கு 12 மாத உத்தரவாதம் பொருந்தும். தொலைதூர தொழில்நுட்ப ஆதரவு, செயல்பாட்டு பயிற்சி வீடியோக்கள் மற்றும் ஆங்கில கையேடு ஆகியவை சேர்க்கப்பட்டுள்ளன. ஆன்-சைட் பயிற்சி மற்றும் ஆணையிடுதல் ஆகியவை கூடுதல் செலவில் ஏற்பாடு செய்யப்படலாம். சா பிளேடுகள், நியூமேடிக் சீல்கள் மற்றும் வழிகாட்டி கூறுகள் போன்ற உதிரி பாகங்கள் அனுப்புவதற்காக சேமித்து வைக்கப்பட்டுள்ளன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இந்த இயந்திரம் செயலாக்கக்கூடிய அதிகபட்ச சுயவிவர அளவு என்ன?

A: நிலையான மாதிரியானது 175 மிமீ அதிகபட்ச வெட்டு ஆழத்துடன் 300×250 மிமீ வரை சுயவிவரங்களைக் கையாளுகிறது. 350×300 மிமீ வரையிலான பெரிய பிரிவுகளுக்கான தனிப்பயன் உள்ளமைவுகள் கோரிக்கையின் பேரில் கிடைக்கும்.

Q2: இது ±45°யைத் தவிர வேறு கோணங்களை வெட்ட முடியுமா?

A: நிலையான மாதிரியானது இருபுறமும் ±45°க்குள் தன்னிச்சையான கோணத்தை வெட்டுவதை ஆதரிக்கிறது. விருப்பமான CNC பதிப்பு மிகவும் சிக்கலான சுயவிவர வடிவவியலுக்கு வரம்பை ±90° வரை நீட்டிக்கிறது.

Q3: செயலாக்க துல்லியம் என்ன?

A: நிலைப்படுத்தல் துல்லியம் ±0.1 மிமீ என குறிப்பிடப்படுகிறது, சீரான இயக்க நிலைமைகளின் கீழ் மீண்டும் பொருத்துதல் துல்லியம் ±0.05 மிமீ.

Q4: நீங்கள் விற்பனைக்குப் பிந்தைய சேவை மற்றும் பயிற்சி அளிக்கிறீர்களா?

ப: இலவச ஆன்லைன் செயல்பாட்டு பயிற்சி மற்றும் தொலைதூர தொழில்நுட்ப ஆதரவு வழங்கப்படுகிறது. ஆன்-சைட் பயிற்சி மற்றும் நிறுவல் தனித்தனியாக ஏற்பாடு செய்யப்படலாம். வாழ்நாள் முழுவதும் தொழில்நுட்ப ஆதரவுடன் 12 மாத உத்தரவாதம் பொருந்தும்.

Q5: இயந்திரம் வெகுஜன உற்பத்திக்கு ஏற்றதா?

ப: டூயல் பிளேடு சின்க்ரோனஸ் கட்டிங், நியூமேடிக் கிளாம்பிங் மற்றும் கட்டுப்படுத்தப்பட்ட ஃபீட் சிஸ்டம் ஆகியவை திரைச் சுவர் புனையமைப்பு வசதிகளில் தொடர்ச்சியான உற்பத்திக்காக வடிவமைக்கப்பட்டுள்ளன. தொழிற்சாலையிலிருந்து மாதாந்திர உற்பத்தி திறன் தோராயமாக 50 செட் ஆகும்.
