800மிமீ CNC கர்டெய்ன் வால் எண்ட் மில்லிங் மெஷின்

Lebulang மெஷின் பிராண்டின் கீழ் இயங்கும் Shandong Lebulang Precision Machinery Co., Ltd., 1996 ஆம் ஆண்டு முதல் சீனாவின் ஜினான் தொழிற்சாலையில் அலுமினியம் செயலாக்க உபகரணங்களைத் தயாரித்து வருகிறது. இது 800 மிமீ எக்ஸ்-அச்சு பயணம், 0° முதல் 90° வரை தானியங்கி சுழல் சுழற்சி, கனரக-கடமை வார்ப்பிரும்பு தளம் மற்றும் தொகுதி உற்பத்திக்கான மல்டி-புரொஃபைல் கிளாம்பிங் ஆகியவற்றைக் கொண்டுள்ளது. பயனர் நட்பு HMI கொண்ட SYNTEC தொழிற்துறை CNC அமைப்பு USB CAD இறக்குமதி மற்றும் விரைவான அமைப்பிற்காக முன் ஏற்றப்பட்ட சுயவிவர நூலகங்களை ஆதரிக்கிறது.

• 800மிமீ எக்ஸ்-அச்சு பயணம்:தி800மிமீ CNC கர்டெய்ன் வால் எண்ட் மில்லிங் மெஷின்X அச்சில் 800 மிமீ வேலை நீளத்தை வழங்குகிறது, பெரிய திரைச் சுவர் மற்றும் முகப்பில் சுயவிவரங்களை ஒரே அமைப்பில் இடமளிக்கிறது.
• 3-அச்சு CNC சர்வோ கட்டுப்பாடு:X, Y மற்றும் Z அச்சுகள் துல்லியமான பந்து திருகுகளுடன் இணைந்து சர்வோ மோட்டார்கள் மூலம் இயக்கப்படுகின்றன. நிலைப்படுத்தல் துல்லியம் ±0.02 மிமீ என குறிப்பிடப்பட்டுள்ளது, இது உற்பத்தித் தொகுதிகள் முழுவதும் நிலையான டெனான் மற்றும் பள்ளம் பரிமாணங்களை ஆதரிக்கிறது.
• கனரக வார்ப்பிரும்பு அடித்தளம்:இயந்திர படுக்கை வார்ப்பிரும்பு ஆகும், அதிர்வுகளை ஈரப்படுத்தவும், அதிவேக அரைக்கும் போது நிலைத்தன்மையை பராமரிக்கவும் வடிவமைக்கப்பட்டுள்ளது. இது மென்மையான, பர்-இல்லாத இறுதி முகங்கள் மற்றும் நீண்ட கருவி ஆயுளுக்கு பங்களிக்கிறது.
• தானியங்கி 0° முதல் 90° சுழல் சுழற்சி:நிரல் கட்டுப்பாட்டின் கீழ் அரைக்கும் சுழல் 0° (கிடைமட்ட) முதல் 90° (செங்குத்து) வரை சுழலும். கிடைமட்ட மற்றும் செங்குத்து சுயவிவர முனைகள் பணிப்பகுதி அல்லது கருவியை கைமுறையாக மாற்றியமைக்காமல் ஒரு கிளாம்பிங்கில் இயந்திரமாக்கப்படலாம்.
• பல சுயவிவரப் பிணைப்பு:கிளாம்பிங் ஃபிக்சர் ஒரே நேரத்தில் 3 முதல் 5 சுயவிவரங்களைப் பாதுகாக்க முடியும், இது ஒரே சுழற்சியில் ஒரே மாதிரியான இறுதி அரைக்கும் செயல்பாடுகளின் தொகுதி செயலாக்கத்தை அனுமதிக்கிறது.
• SYNTEC தொழில்துறை CNC அமைப்பு:கட்டுப்பாட்டு அலகு ஒரு வண்ண HMI, CAD கோப்பு இறக்குமதிக்கான USB போர்ட் மற்றும் பொதுவான டெனான் மற்றும் நாட்ச் வடிவவியலுடன் முன்-ஏற்றப்பட்ட சுயவிவர நூலகங்களை உள்ளடக்கியது. ஆபரேட்டர்கள் நிரலைத் தேர்ந்தெடுத்து, சுயவிவரங்களை ஏற்றி, ஜி-குறியீட்டை எழுதாமல் சுழற்சியைத் தொடங்குகின்றனர்.

800மிமீ CNC கர்டெய்ன் வால் எண்ட் மில்லிங் மெஷின்

இது எப்படி வேலை செய்கிறது

தி800மிமீ CNC கர்டெய்ன் வால் எண்ட் மில்லிங் மெஷின்நியூமேடிக் கிளாம்பிங் ஃபிக்சரில் ஐந்து அலுமினிய சுயவிவரங்கள் வரை ஏற்றும் ஆபரேட்டருடன் செயல்படுகிறது. SYNTEC கட்டுப்படுத்தியிலிருந்து எந்திர நிரலைத் தேர்ந்தெடுத்த பிறகு - முன் ஏற்றப்பட்ட நூலகம் அல்லது CAD-இறக்குமதி செய்யப்பட்ட கோப்பில் இருந்து - சுழற்சி தொடங்குகிறது. சர்வோ-உந்துதல் X, Y மற்றும் Z அச்சுகள் முதல் சுயவிவர முடிவில் அரைக்கும் கட்டரை நிலைநிறுத்துகின்றன. சுழல் தானாக 0° மற்றும் 90°க்கு இடையில் சுழல முடியும், இது பணியிடங்களை அவிழ்க்காமல் கிடைமட்ட மற்றும் செங்குத்து மேற்பரப்புகளை இயந்திரமாக்குகிறது. 2800 ஆர்பிஎம்மில் இயங்கும் ஒரு Φ350 மிமீ கார்பைடு அரைக்கும் கட்டர், டெனான்கள், நோட்ச்கள் மற்றும் பள்ளங்களை உருவாக்குவதற்கான பொருளை நீக்குகிறது. அதிகபட்ச டெனான் ஆழம் 100 மிமீ, மற்றும் அதிகபட்ச சுயவிவர குறுக்குவெட்டு 330 மிமீ அகலம் மற்றும் 180 மிமீ உயரம். ஒரு முனையில் திட்டமிடப்பட்ட வரிசையை முடித்த பிறகு, அச்சுகள் அடுத்த பணிப்பகுதிக்கு மாற்றியமைக்கப்படும். தொகுப்பில் உள்ள அனைத்து சுயவிவரங்களும் முடிந்ததும், கவ்விகள் வெளியிடப்படுகின்றன மற்றும் ஆபரேட்டர் இயந்திர பாகங்களை அகற்றும்.

முக்கிய கூறுகள்

• வார்ப்பிரும்பு இயந்திர படுக்கை:நேரியல் வழிகாட்டி தண்டவாளங்கள் மற்றும் நகரும் அச்சுகளுக்கு ஒரு திடமான, அதிர்வு-தணிப்பு அடித்தளத்தை வழங்குகிறது. வார்ப்பின் நிறை கனமான அரைக்கும் கடவுகளின் போது வெட்டு நிலைத்தன்மையை பராமரிக்க உதவுகிறது.
• சர்வோ மோட்டார்கள் மற்றும் பந்து திருகுகள் (X/Y/Z):துல்லியமான-கிரவுண்ட் பால் திருகுகள் கொண்ட ஏசி சர்வோ டிரைவ்கள் 800 மிமீ எக்ஸ்-அச்சு பயணம், 330 மிமீ அகலத் திறன் மற்றும் 180 மிமீ உயரத் திறன் ஆகியவற்றில் ±0.02 மிமீ பொருத்துதல் துல்லியத்தை வழங்குகின்றன.

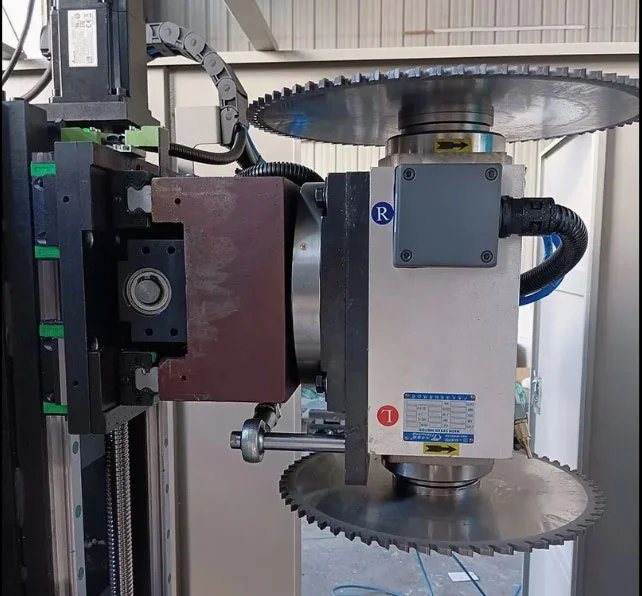

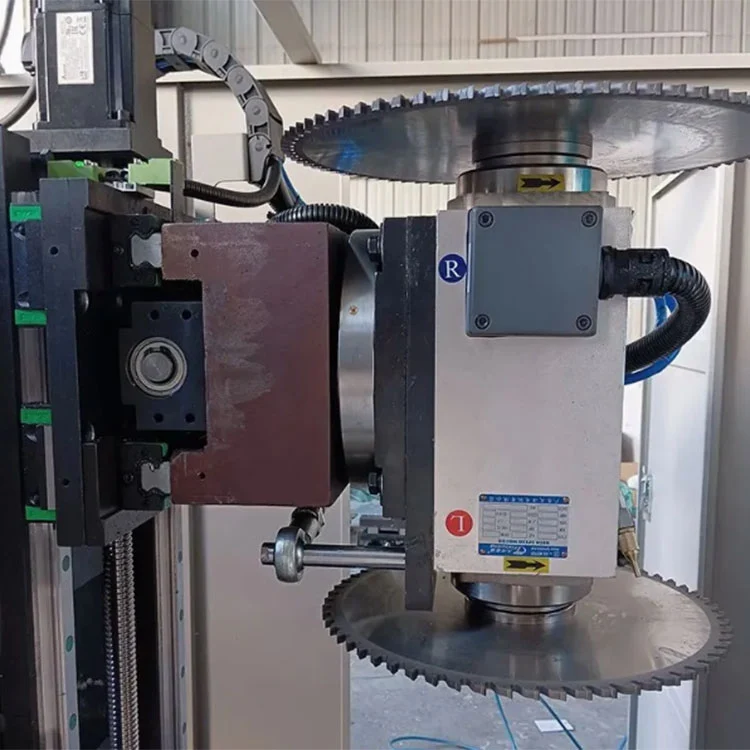

• சுழலும் சுழல் அசெம்பிளி:ஒரு 3 kW மோட்டார் 2800 rpm இல் Φ350 மிமீ அரைக்கும் கட்டரை இயக்குகிறது. கிடைமட்ட மற்றும் செங்குத்து முனை அரைப்பதற்கு இடையே தானாக மாறுவதற்கு சர்வோ கட்டுப்பாட்டின் கீழ் ஸ்பிண்டில் ஹவுசிங் 0° முதல் 90° வரை சுழலும்.

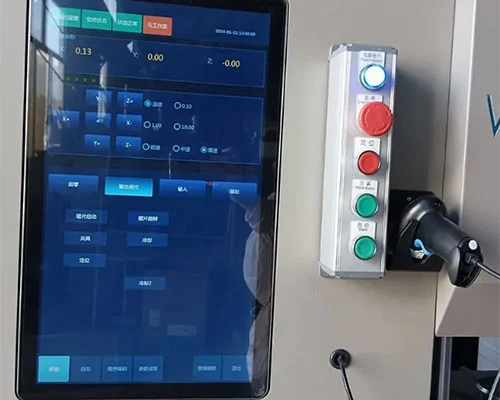

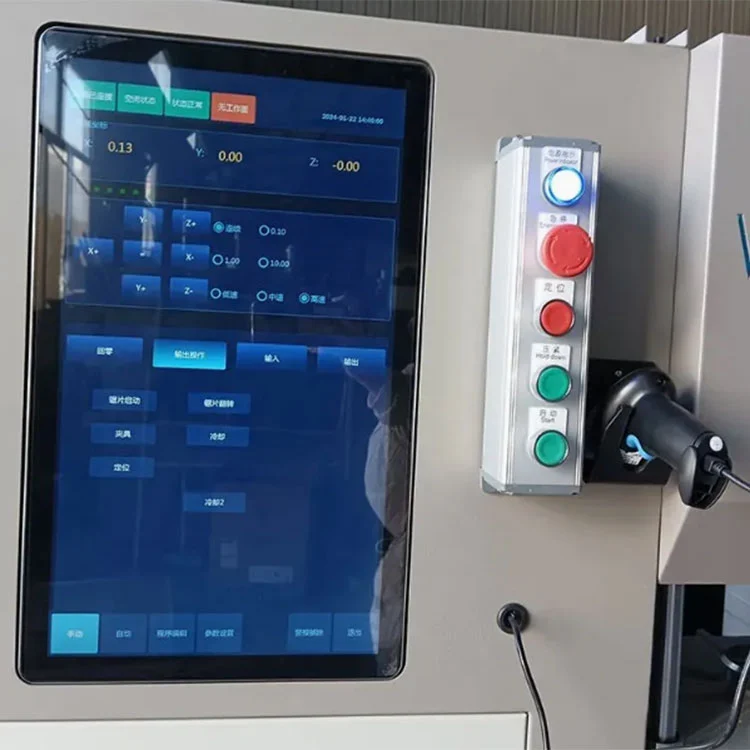

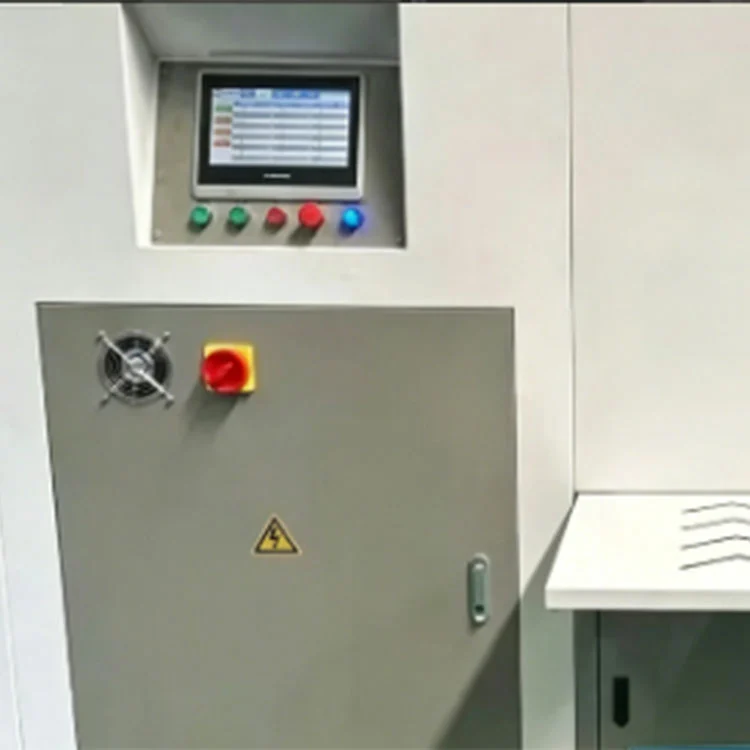

• SYNTEC CNC கட்டுப்படுத்தி:வண்ண தொடுதிரை HMI உடன் தொழில்துறை தர CNC அமைப்பு. சுயவிவர நூலகங்களைச் சேமிக்கிறது, USB வழியாக CAD வரைபடங்களை இறக்குமதி செய்கிறது மற்றும் அச்சு இயக்கம், சுழல் சுழற்சி மற்றும் கிளாம்பிங் தொடர்களை நிர்வகிக்கிறது.

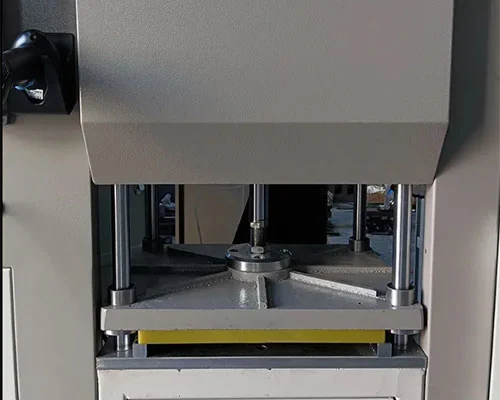

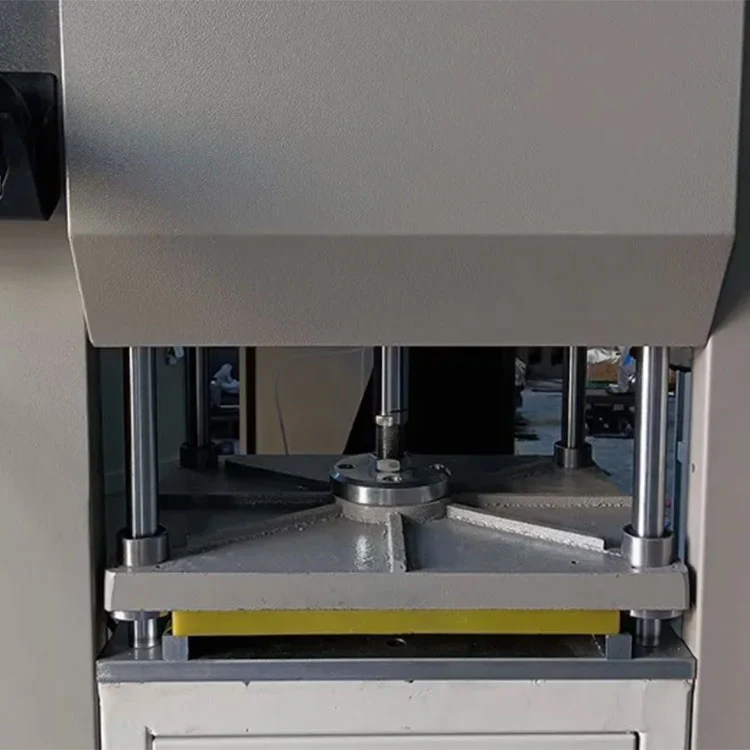

• நியூமேடிக் மல்டி-புரொஃபைல் கிளாம்ப்:ஒரே நேரத்தில் 3 முதல் 5 சுயவிவரங்களை வைத்திருக்கிறது. 0.5 மற்றும் 0.8 MPa க்கு இடையில் அமைக்கப்பட்ட காற்றழுத்த விநியோகத்தால் கிளாம்பிங் விசை கட்டுப்படுத்தப்படுகிறது. வெவ்வேறு சுயவிவர குறுக்குவெட்டுகளுக்கு தாடை செருகல்களை மாற்றலாம்.
• பாதுகாப்பு உறை:செயல்பாட்டின் போது காவலர்கள் அரைக்கும் மண்டலத்தை மறைக்கிறார்கள். ஒரு அவசர நிறுத்த சுற்று இயக்கப்படும் போது அனைத்து அச்சுகளையும் சுழல் சுழற்சியையும் நிறுத்துகிறது.

விண்ணப்பங்கள்

தி800மிமீ CNC கர்டெய்ன் வால் எண்ட் மில்லிங் மெஷின்இதற்குப் பயன்படுத்தப்படுகிறது:

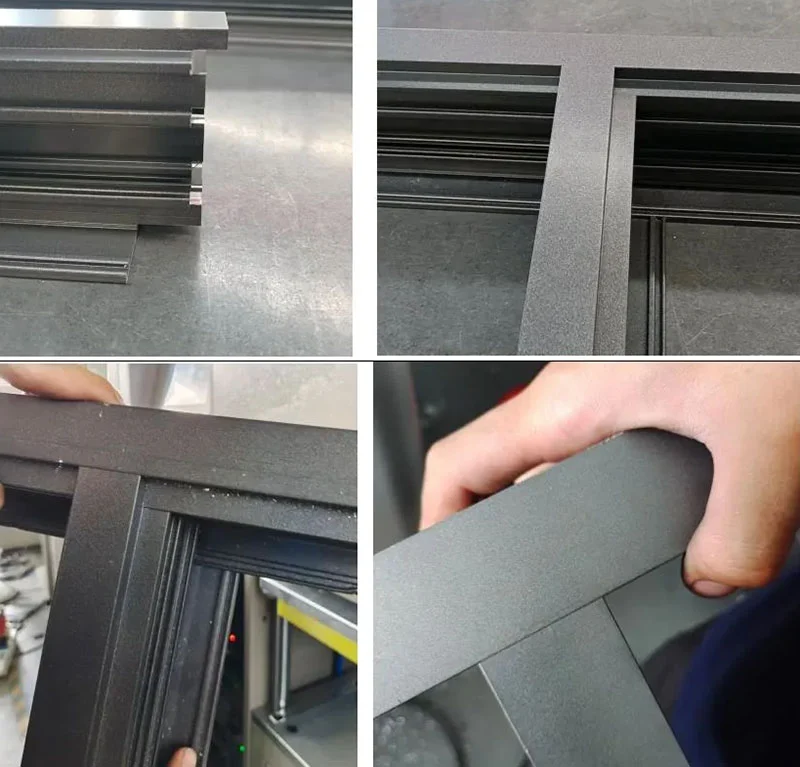

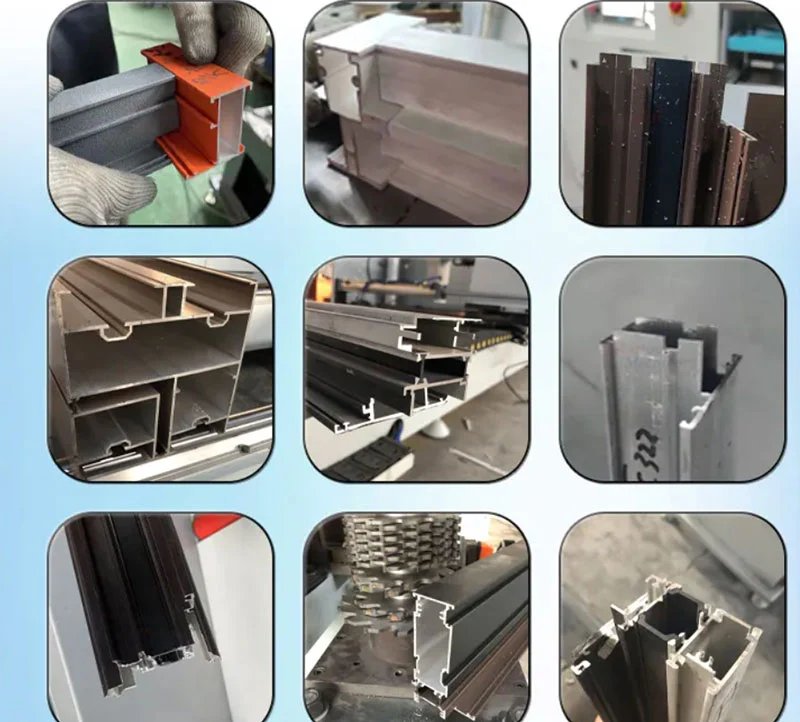

• அலுமினிய திரை சுவர் மற்றும் முகப்பில் சுயவிவர இறுதியில் அரைக்கும்.
• கதவு மற்றும் ஜன்னல் சட்ட முல்லியன் மற்றும் டிரான்ஸ்ம் டெனான் செயலாக்கம்.
• கட்டடக்கலை அலுமினியம் சுயவிவர நாச்சிங் மற்றும் பள்ளம் வெட்டுதல்.

பேக்கேஜிங் & ஷிப்பிங்

1. ஈரப்பதத்திற்கு எதிராக பாதுகாக்க இயந்திரத்தின் முழு படம் மடக்குதல்.
2. அனைத்து மூலைகளிலும் மற்றும் நீண்டு செல்லும் பகுதிகளிலும் மோதல் எதிர்ப்பு விளிம்பு திணிப்பு.
3. பாதுகாப்பான போக்குவரத்திற்காக ஃப்யூமிகேஷன் இல்லாத ப்ளைவுட் க்ரேட் மற்றும் ஸ்டீல் ஸ்ட்ராப்பிங் கொண்ட தட்டு.

உற்பத்தியாளர் & உத்தரவாதம்

• நிறுவப்பட்ட உற்பத்தியாளர்:Shandong Lebulang Precision Machinery Co., Ltd. 1996 ஆம் ஆண்டு முதல் அதன் ஜினான், சீனா வசதியில் அலுமினியம் மற்றும் PVC செயலாக்க உபகரணங்களை உற்பத்தி செய்து வருகிறது.800மிமீ CNC கர்டெய்ன் வால் எண்ட் மில்லிங் மெஷின்CE மற்றும் ISO 9001 சான்றிதழுடன் தொழிற்சாலைக்கு நேரடியாக வழங்கப்படுகிறது.
• உத்தரவாதம் மற்றும் ஆதரவு:ஒரு வருட உத்தரவாதமானது உற்பத்தி குறைபாடுகளுக்கு எதிரான முக்கிய கட்டமைப்பை உள்ளடக்கியது. தொலைதூர தொழில்நுட்ப ஆதரவு, செயல்பாட்டு வீடியோக்கள் மற்றும் ஆங்கில கையேடு ஆகியவை கூடுதல் கட்டணமின்றி வழங்கப்படுகின்றன.
• உதிரி பாகங்கள்:துருவல் கட்டர்கள், கிளாம்ப் தாடைகள் மற்றும் முத்திரைகள் போன்ற பொதுவாக மாற்றப்பட்ட பொருட்கள் சேமித்து வைக்கப்பட்டுள்ளன, மேலும் அவை வழக்கமான சரக்கு ஏற்றுமதிகளுடன் அனுப்பப்படலாம்.
• தனிப்பயனாக்கம்:OEM மற்றும் ODM உள்ளமைவுகள் ஏற்றுக்கொள்ளப்படுகின்றன. மின்னழுத்தம், எக்ஸ்-அச்சு பயணம் மற்றும் சுழல் விவரக்குறிப்புகள் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப வடிவமைக்கப்படலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இந்த இயந்திரம் என்ன சுயவிவரங்களை செயலாக்க முடியும்?

ப: இது அலுமினிய திரைச்சீலை சுவர் சுயவிவரங்கள், முகப்பில் நீட்டிப்புகள் மற்றும் கதவு மற்றும் ஜன்னல் சட்ட பிரிவுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. அதிகபட்ச செயலாக்க குறுக்குவெட்டு 330 மிமீ அகலமும் 180 மிமீ உயரமும் கொண்டது, டெனான் ஆழம் 100 மிமீ வரை இருக்கும்.

Q2: தானியங்கி சுழல் சுழற்சி எவ்வாறு செயல்படுகிறது?

ப: சர்வோ கட்டுப்பாட்டின் கீழ் சுழல் 0° (கிடைமட்ட) இலிருந்து 90° (செங்குத்து) வரை சுழலும். ஆபரேட்டர் பணிப்பகுதியை மாற்றியமைக்கவோ அல்லது கருவியை கைமுறையாக மாற்றவோ தேவையில்லாமல், கிடைமட்ட மற்றும் செங்குத்து சுயவிவர முனைகளை ஒரே கிளாம்பிங்கில் அரைக்க இது இயந்திரத்தை அனுமதிக்கிறது.

Q3: ஒரே நேரத்தில் எத்தனை சுயவிவரங்களை இயந்திரமாக்க முடியும்?

ப: நியூமேடிக் கிளாம்பிங் ஃபிக்சர், சுயவிவரத்தின் குறுக்குவெட்டைப் பொறுத்து, ஒரே நேரத்தில் 3 முதல் 5 சுயவிவரங்களை வைத்திருக்க முடியும். அனைத்து பிணைக்கப்பட்ட சுயவிவரங்களும் ஒரே சுழற்சியில் இயந்திரமயமாக்கப்படுகின்றன.

Q4: நிரலாக்கம் கடினமாக உள்ளதா?

A: SYNTEC கட்டுப்படுத்தியானது பொதுவான டெனான் மற்றும் நாட்ச் வடிவவியலுடன் முன் ஏற்றப்பட்ட சுயவிவர நூலகங்களை உள்ளடக்கியது. CAD கோப்புகளை USB வழியாகவும் இறக்குமதி செய்யலாம். ஆபரேட்டர்கள் தொடுதிரையிலிருந்து நிரலைத் தேர்ந்தெடுத்து சுழற்சியைத் தொடங்குகின்றனர். ஆங்கில கையேடு மற்றும் செயல்பாட்டு வீடியோ வழங்கப்படுகிறது.

Q5: மின்சார விநியோகத்தை வெவ்வேறு நாடுகளுக்கு தனிப்பயனாக்க முடியுமா?

ப: ஆம். நிலையான கட்டமைப்பு 380V/50Hz மூன்று-கட்ட சக்தியைப் பயன்படுத்துகிறது. பிற மின்னழுத்தங்கள் மற்றும் அதிர்வெண்கள் உள்ளூர் மின் தரநிலைகளுடன் பொருந்துமாறு ஆர்டர் நேரத்தில் குறிப்பிடப்படலாம்.
