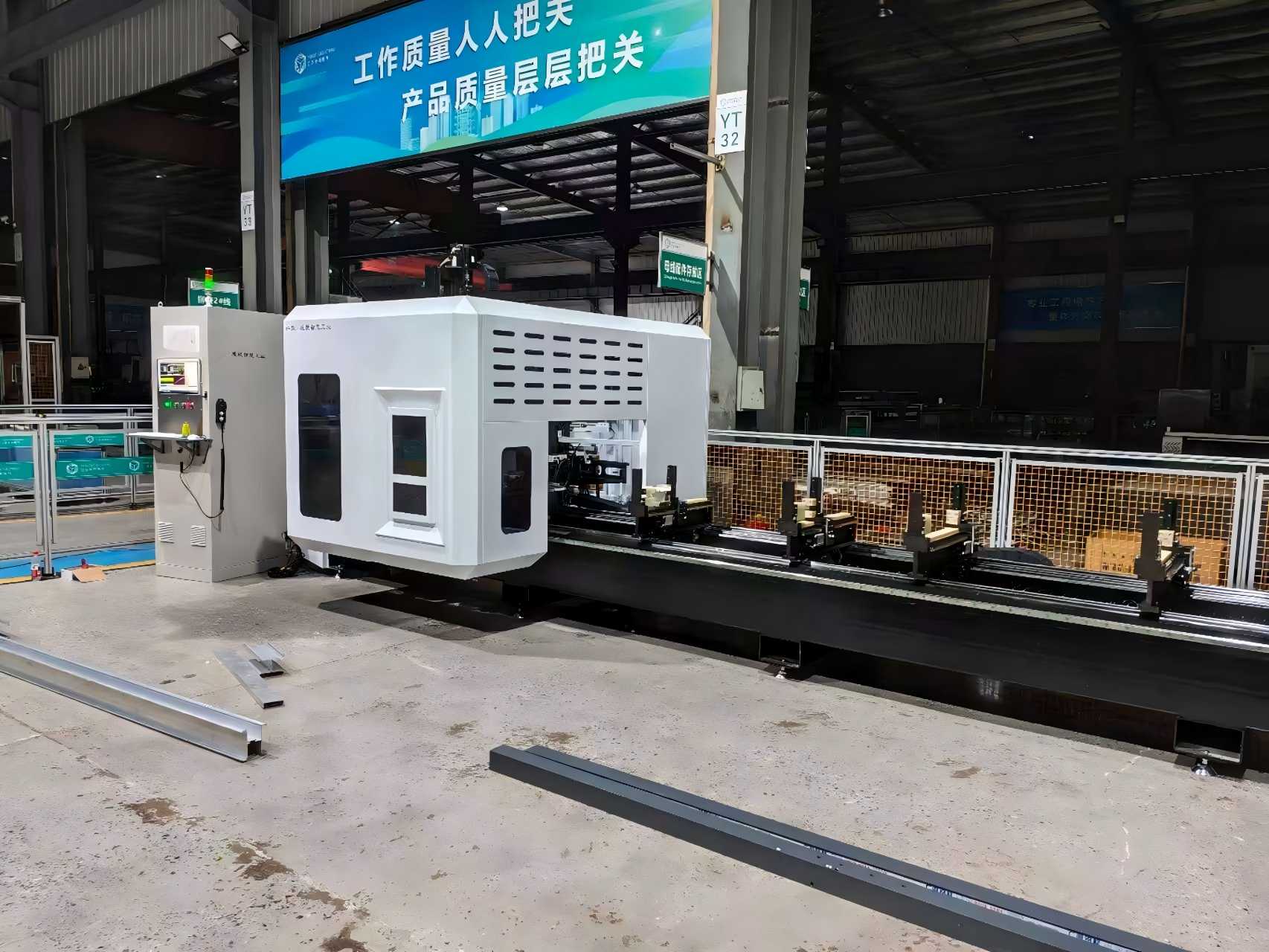

திரைச் சுவர் கூறுகளுக்கான உயர் துல்லியமான 5-அச்சு கேன்ட்ரி இயந்திர மையம்

தயாரிப்பு சுருக்கம்

எங்கள் உயர்-விறைப்புத்தன்மை கொண்ட 5-ஆக்சிஸ் கேன்ட்ரி மெஷினிங் சென்டர் ஃபார் கர்டன் வால் சிஸ்டம்ஸ் சிக்கலான கட்டடக்கலை வடிவமைப்புகளை துல்லியமான முகப்பில் கூறுகளாக மாற்றும் வகையில் வடிவமைக்கப்பட்டுள்ளது. CAD/CAM நிரலாக்கத்தை A/C-ஆக்சிஸ் ரோட்டரி அரைப்புடன் ஒருங்கிணைப்பதன் மூலம், இயந்திரம் பெரிய வடிவ அலுமினிய சுயவிவரங்கள், ஒருங்கிணைக்கப்பட்ட பேனல்கள் மற்றும் எஃகு திரைச்சீலை சுவர் சட்டங்களை ஒரே அமைப்பில் செயல்படுத்துகிறது. அதன் ஹெவி-டூட்டி கேன்ட்ரி அமைப்பு நீண்ட கால நிலைத்தன்மை மற்றும் ±0.05mm பொருத்துதல் துல்லியத்தை உறுதி செய்கிறது, அதே நேரத்தில் தானியங்கி கருவி மாற்றி (ATC) தொடர்ச்சியான அரைத்தல், துளையிடுதல், தட்டுதல் மற்றும் வெட்டுதல் ஆகியவற்றை செயல்படுத்துகிறது. நவீன முகப்பில் புனையமைப்புக்காக வடிவமைக்கப்பட்டுள்ளது, இது மீண்டும் மீண்டும் கிளாம்பிங் செய்வதை நீக்குகிறது, உழைப்புச் செலவுகளைக் குறைக்கிறது மற்றும் சிக்கலான வடிவவியலுக்கு சிறந்த மேற்பரப்பு தரத்தை வழங்குகிறது.

முக்கிய அம்சங்கள்

•


  சிக்கலான முகப்பு வடிவவியல் மற்றும் 3D வரையறைகளுக்கு 5-அச்சு ஒரே நேரத்தில் இயந்திரம்

  அதிக விறைப்பு மற்றும் அதிர்வு தணிப்புக்கான ஹெவி-டூட்டி கேன்ட்ரி அமைப்பு

  பெரிதாக்கப்பட்ட திரை சுவர் பேனல்களை ஆதரிக்கும் பெரிய வடிவமைப்பு எந்திரப் பகுதி

  அலுமினியம் மற்றும் எஃகு சுயவிவரங்களுக்கு உகந்த அதிவேக எலக்ட்ரோ-ஸ்பிண்டில்

  தொடர்ச்சியான எந்திரத்திற்கான தானியங்கி கருவி மாற்றி (ATC).

  மேம்பட்ட CNC கட்டுப்பாட்டு அமைப்பு பிரதான CAD/CAM மென்பொருளுடன் இணக்கமானது

  ஒருங்கிணைந்த மற்றும் மட்டு திரை சுவர் உற்பத்திக்கான தனிப்பயனாக்கக்கூடிய கட்டமைப்பு

  உலகளாவிய விற்பனைக்குப் பிந்தைய ஆதரவுடன் CE சான்றளிக்கப்பட்டது




தொழில்நுட்ப விவரக்குறிப்புகள்

இது எப்படி வேலை செய்கிறது

. CAD / CAM நிரலாக்கம்

கட்டிடக்கலை திரை சுவர் வடிவமைப்புகள் CAD மென்பொருளில் உருவாக்கப்பட்டு CAM வழியாக CNC டூல்பாத்களாக மாற்றப்படுகின்றன. சிக்கலான முகப்பு வடிவவியலுக்கான உகந்த வெட்டுக் கோணங்கள், கருவிப் பாதைகள் மற்றும் எந்திர வரிசைகளை கணினி கணக்கிடுகிறது.

2. ஒர்க்பீஸ் கிளாம்பிங்

நீண்ட அலுமினியம் அல்லது எஃகு திரைச்சீலை சுவர் சுயவிவரங்கள், அதே போல் பெரிதாக்கப்பட்ட முகப்பில் பேனல்கள், சிஎன்சி-கட்டுப்படுத்தப்பட்ட வேலை அட்டவணையில், எந்திரப் பகுதிகளைத் தவிர்க்கும் மற்றும் சிதைவைத் தடுக்கும் அடாப்டிவ் நியூமேடிக் கிளாம்ப்களைப் பயன்படுத்தி பாதுகாப்பாக சரி செய்யப்படுகின்றன.

3. கேன்ட்ரி இயக்கம் (X / Y / Z அச்சுகள்)

பிரிட்ஜ்-வகை கேன்ட்ரி X- அச்சில் (நீளம்) நகர்கிறது, அதே நேரத்தில் இயந்திரத் தலை Y-அச்சு (அகலம்) மற்றும் Z-அச்சு (உயரம்) முழுவதும் பயணிக்கிறது. இந்த பெரிய வடிவ பயண வரம்பு முழு அளவிலான திரைச் சுவர் கூறுகளை தடையின்றி எந்திரத்தை ஆதரிக்கிறது.

4. 5-அச்சு ஒரே நேரத்தில் இயந்திரம் (A / C அச்சுகள்)

நேரியல் இயக்கத்துடன் கூடுதலாக, சுழல் தலை A-அச்சு வழியாகச் சாய்ந்து, C-அச்சு வழியாகச் சுழலும், கலவை-கோண அரைத்தல், வடிகால் பள்ளம் எந்திரம் மற்றும் பணிப்பகுதியை அவிழ்க்காமல் 3D விளிம்பு வெட்டுதல் ஆகியவற்றை அனுமதிக்கிறது.

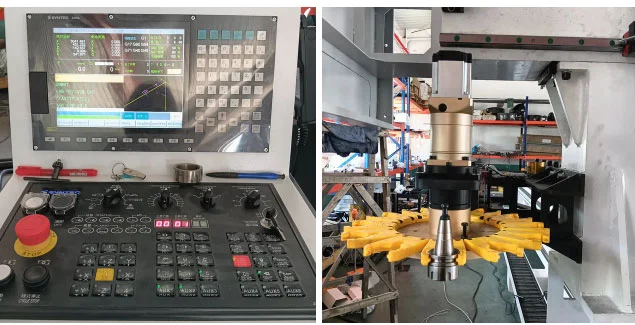

5. தானியங்கி கருவி மாற்றுதல் (ATC)

ட்ரில்ஸ், எண்ட் மில்ஸ், டாப்ஸ் மற்றும் சா பிளேடுகள் கருவி இதழில் சேமிக்கப்படுகின்றன. ATC ஆனது சுழற்சியின் போது தானாகவே கருவிகளை மாற்றிக்கொள்கிறது, ஒரு செயல்பாட்டில் திரை சுவர் முல்லியன்கள், டிரான்ஸ்ம்கள் மற்றும் பேனல்களை முழுமையாக செயலாக்க உதவுகிறது.

6. துல்லிய வெளியீடு

செயல்முறை அளவீடு மற்றும் நிகழ் நேர இழப்பீடு பரிமாண துல்லியத்தை உறுதி செய்கிறது. முடிக்கப்பட்ட திரைச் சுவர் கூறுகள், சுத்தமான விளிம்புகள், துல்லியமான துளை நிலைகள் மற்றும் சிக்கலான 3D சுயவிவரங்கள் ஆகியவற்றுடன் சட்டசபைக்கு தயாராக உள்ளன.

செயல்முறை ஓட்டம்:

CAD மாடல் → CAM டூல்பாத் → கிளாம்பிங் → X/Y/Z Gantry Motion → A/C அச்சு சாய்தல் → அரைத்தல் / துளையிடுதல் / தட்டுதல் → முடிக்கப்பட்ட திரை சுவர் கூறு

முக்கிய பயன்பாடு நோக்கம்

வழக்கமான பயன்பாடுகள்திரைச் சுவருக்கான 5-அச்சு கேன்ட்ரி இயந்திர மையம்அடங்கும்:

1. உயரமான கட்டிடம் ஒருங்கிணைந்த அலுமினிய திரை சுவர் பிரேம்கள்
2. மறைக்கப்பட்ட-பிரேம் மற்றும் வெளிப்பட்ட-பிரேம் கண்ணாடி முகப்பில் வெளியேற்றங்கள்
3. திரை சுவர் மூலை மூட்டுகள் மற்றும் சிறப்பு வடிவ முகப்பில் சுயவிவரங்கள்
4. சன்ரூம், ஸ்கைலைட் மற்றும் பெரிய அலுமினிய ஜன்னல் மற்றும் கதவு சுயவிவரங்கள்
5. பாயிண்ட்-ஆதரவு கண்ணாடி திரை சுவர் அலுமினிய ஆதரவு அடைப்புக்குறிகள்
6. தொழில்துறை அலுமினிய முகப்பில் மற்றும் அலங்கார எஃகு சுவர் சுயவிவரங்கள்
7. ஏரோஸ்பேஸ் இலகுரக அலுமினிய சுயவிவரங்கள் (குறுக்கு-தொழில் இணக்கமானது)

பொருத்தமான மூலப்பொருட்கள்: 6063 அலுமினிய கலவை, வெற்று வெளியேற்றங்கள், திட அலுமினியம், மெல்லிய சுவர் எஃகு, PVC கட்டடக்கலை சுயவிவரங்கள்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. இந்த இயந்திரம் என்ன பொருட்களை செயலாக்க முடியும்?

இது அலுமினிய திரை சுவர் சுயவிவரங்களுக்கு உகந்ததாக உள்ளது மற்றும் எஃகு மற்றும் கலப்பு முகப்பில் பொருட்களை ஆதரிக்கிறது.

2. இந்த இயந்திரம் ஒன்றுபட்ட திரைச் சுவர்களுக்கு ஏற்றதா?

ஆம். பெரிய கேன்ட்ரி ஸ்பான் மற்றும் 5-அச்சு திறன் ஆகியவை ஒருங்கிணைந்த மற்றும் மட்டு முகப்பு அமைப்புகளுக்கு ஏற்றதாக அமைகிறது.

3. எந்திரப் பகுதியை தனிப்பயனாக்க முடியுமா?

ஆம். X / Y / Z பயணம் மற்றும் கேன்ட்ரி அகலத்தை திட்டத் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.

4. எந்த கட்டுப்பாட்டு அமைப்புகள் ஆதரிக்கப்படுகின்றன?

நிலையான விருப்பங்களில் Siemens, Fanuc மற்றும் OSAI ஆகியவை அடங்கும், இவை அனைத்தும் முக்கிய CAD/CAM மென்பொருளுடன் இணக்கமானது.

5. இயந்திரம் தானியங்கி உற்பத்தி வரிகளை ஆதரிக்கிறதா?

ஆம். இது தொடர்ச்சியான உற்பத்திக்கான தானியங்கி ஏற்றுதல் மற்றும் இறக்குதல் அமைப்புகளுடன் ஒருங்கிணைக்கப்படலாம்.

இந்த இயந்திரத்தை ஏன் தேர்வு செய்ய வேண்டும்

ஒற்றை-அமைவு திறன் - மீண்டும் மீண்டும் கிளாம்பிங் இல்லை, குறைவான கோணப் பிழைகள்

கட்டடக்கலை தரநிலைகளுக்கான துல்லியம் - காணக்கூடிய முகப்பு மேற்பரப்புகளுக்கு ± 0.05mm துல்லியம்

அளவிடக்கூடிய உற்பத்தி - சிறிய தொகுதி தனிப்பயனாக்கம் மற்றும் வெகுஜன உற்பத்தி ஆகிய இரண்டிற்கும் ஏற்றது

உலகளாவிய இணக்கம் - CE சான்றளிக்கப்பட்ட மற்றும் சர்வதேச திட்டங்களுக்கு வடிவமைக்கப்பட்டது
