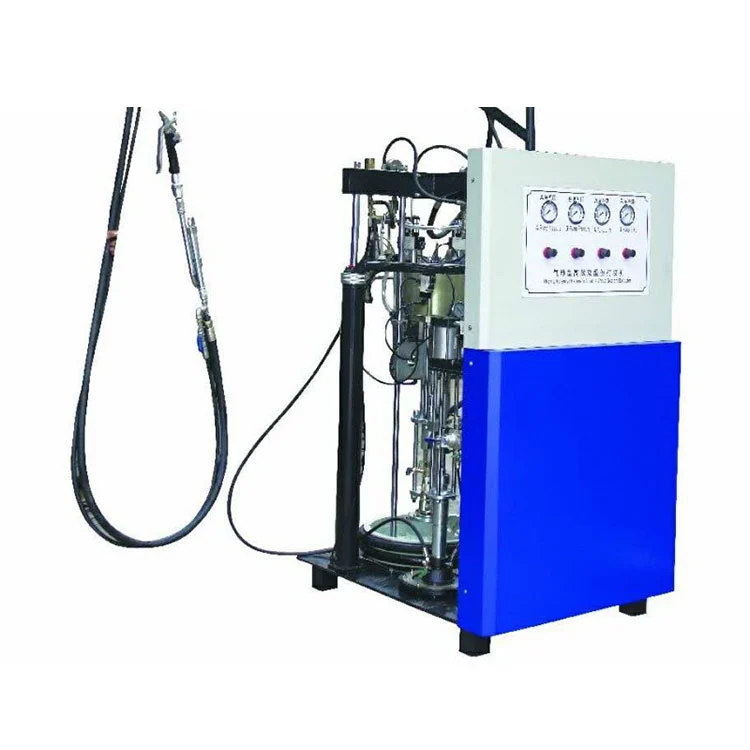

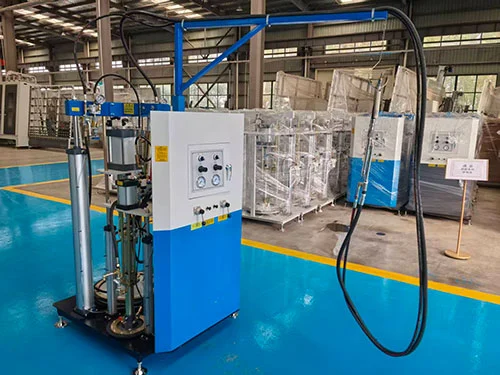

இன்சுலேடிங் கண்ணாடிக்கான இரண்டு கூறு சீலண்ட் அப்ளிகேட்டர்

முக்கிய அம்சங்கள்

• முழு நியூமேடிக் செயல்பாடு:திஇன்சுலேடிங் கண்ணாடிக்கான இரண்டு கூறு சீலண்ட் அப்ளிகேட்டர்முழுவதுமாக அழுத்தப்பட்ட காற்றில் இயங்குகிறது. மின் இணைப்பு தேவையில்லை, இது கட்டுமான தளங்களில், தற்காலிக பணிமனைகளில் அல்லது நிலையான மின்சாரம் கிடைக்காத இடங்களில் பயன்படுத்துவதற்கு நடைமுறைப்படுத்துகிறது.
• விகிதாசாரம் மற்றும் கலவை:ஒரு ஹைட்ராலிக் விகிதாச்சார பம்ப், 250 மிமீ விட்டம் கொண்ட நியூமேடிக் மோட்டார்களால் இயக்கப்படுகிறது, இது பாகம் A க்கு 80 மிமீ மற்றும் கூறு B க்கு 80 மிமீ, இரண்டு சீலண்ட் ஸ்ட்ரீம்களை 7:1 மற்றும் 14:1 க்கு இடையில் சரிசெய்யக்கூடிய ஒரு செட் விகிதத்தில் வழங்குகிறது. ஒரு நிலையான கலவை குழாய் பின்னர் பொருட்களை விநியோகிப்பதற்கு முன் ஒருங்கிணைக்கிறது.
• வால்வு மற்றும் முத்திரை வடிவமைப்பு:பேஸ் மெட்டீரியல் பம்ப், க்யூரிங் ஏஜென்ட் பம்ப் மற்றும் விகிதாசார பம்ப் வால்வு போர்ட்கள் ஆகியவை சீலண்ட் சிராய்ப்பு மற்றும் இரசாயன தாக்குதலுக்கு எதிர்ப்பு தெரிவிப்பதற்காக தேர்ந்தெடுக்கப்பட்ட ஒரு சிறப்பு அலாய் மூலம் எந்திரம் செய்யப்படுகின்றன. உற்பத்தியாளர் சரியாக பராமரிக்கப்படும் போது வேலை அழுத்தத்தின் கீழ் பூஜ்ஜிய கசிவைக் கூறுகிறார்.
• குணப்படுத்தும் முகவர் வரிசையில் இரட்டை வடிகட்டுதல்:குணப்படுத்தும் முகவர் ஹைட்ராலிக் சர்க்யூட்டில் இரண்டு வடிகட்டி அலகுகள் நிறுவப்பட்டுள்ளன. விகிதாச்சார பம்பை அடையும் முன் அவை துகள்களை அகற்றி, சீரான கலவையின் தரத்திற்கு பங்களிக்கிறது மற்றும் முனை அடைப்புக்கான வாய்ப்பைக் குறைக்கிறது.
• காற்று வழங்கல் மற்றும் நுகர்வு:இயந்திரத்திற்கு 0.5 மற்றும் 0.8 MPa இடையே சுருக்கப்பட்ட காற்று வழங்கல் தேவைப்படுகிறது, முழு சுமையின் கீழ் அதிகபட்ச காற்று நுகர்வு 0.8 m³/min. வடிகட்டி, சீராக்கி மற்றும் லூப்ரிகேட்டர் கொண்ட நிலையான காற்று தயாரிப்பு அலகு சேர்க்கப்பட்டுள்ளது.

வேலை செய்யும் கொள்கை

திஇன்சுலேடிங் கண்ணாடிக்கான இரண்டு கூறு சீலண்ட் அப்ளிகேட்டர்நியூமேடிக் பம்ப் டிரைவ் கொள்கையில் வேலை செய்கிறது. அழுத்தப்பட்ட காற்று காற்று மோட்டார் பிரிவில் நுழைகிறது, இது இரண்டு சுயாதீனமான பரிமாற்ற பிஸ்டன் பம்ப்களை இயக்குகிறது - ஒன்று அடிப்படை சீலண்ட் கூறு (A) மற்றும் குணப்படுத்தும் முகவர் (B). ஒவ்வொரு பம்ப் அதன் 55-கேலன் டிரம்மில் இருந்து உறிஞ்சும் குழாய் மூலம் பொருளை எடுக்கிறது. பிஸ்டன்கள் A மற்றும் B பம்ப் மோட்டார்கள் (250 மிமீ மற்றும் 80 மிமீ) ஒப்பீட்டு விட்டம் மூலம் அமைக்கப்பட்ட இயந்திர ரீதியாக இணைக்கப்பட்ட விகிதத்தில் இரண்டு கூறுகளையும் தள்ளும். தனிப்பட்ட வடிப்பான்கள் வழியாக சென்ற பிறகு, பொருட்கள் விகிதாச்சார பம்பை அடைகின்றன, இது செட் விகிதத்தை பராமரிக்கிறது மற்றும் நிலையான கலவை குழாயில் அவற்றை ஊட்டுகிறது. ஆபரேட்டர் விநியோகிக்கும் துப்பாக்கியைக் கட்டுப்படுத்துகிறார், மேலும் கலப்பு சீலண்ட் முனையிலிருந்து வெளியேறும் இன்சுலேடிங் கண்ணாடி விளிம்பில் பயன்படுத்தத் தயாராக உள்ளது. விநியோகிக்கும் துப்பாக்கி தூண்டுதல் இழுக்கப்படும் போது மட்டுமே நியூமேடிக் டிரைவ் சுழற்சிகள், அதாவது மின் கட்டுப்பாட்டு சமிக்ஞை இல்லாமல் பயன்பாட்டில் இல்லாத போது பம்ப் நிறுத்தப்படும்.

தொழில்நுட்ப விவரக்குறிப்புகள்

முக்கிய கூறுகள்

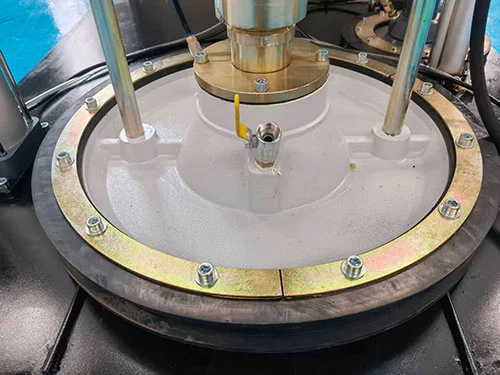

• A-கூறு பம்ப் (அடிப்படை சீலண்ட்):250 மிமீ விட்டம் கொண்ட நியூமேடிக் மோட்டார் 55-கேலன் டிரம்மில் இருந்து அடிப்படை சீலண்டை இழுக்கும் பிஸ்டன் பம்பை இயக்குகிறது. பம்ப் அழுத்தம் விகிதம் 50:1, 0.6 MPa காற்று அழுத்தத்தை தோராயமாக 30 MPa அதிகபட்ச வெளியேற்ற அழுத்தமாக மொழிபெயர்க்கிறது.
• பி-கூறு பம்ப் (குணப்படுத்தும் முகவர்):80 மிமீ விட்டம் கொண்ட நியூமேடிக் மோட்டார், செட் விகிதத்தால் தேவைப்படும் க்யூரிங் ஏஜென்ட் வால்யூமுடன் பொருத்தப்பட்ட சிறிய இடப்பெயர்ச்சி பம்பை இயக்குகிறது. A மற்றும் B மோட்டார்களுக்கு இடையேயான இயந்திர இணைப்பு 7:1 முதல் 14:1 வரையிலான விகிதாசார வரம்பை சரிசெய்கிறது.
• விகிதாச்சார பம்ப் மற்றும் வால்வு தொகுதி:அலாய் வால்வு இருக்கைகள் மற்றும் முத்திரைகள் நிரப்பப்பட்ட சீலண்ட் கலவைகளின் சிராய்ப்பு தன்மையைக் கையாளுகின்றன. வால்வு தொகுதி திட்டமிடப்பட்ட பராமரிப்பின் போது சுத்தம் செய்வதற்கும், சீல் மாற்றுவதற்கும் பிரிக்கப்பட்டதாக வடிவமைக்கப்பட்டுள்ளது.
• குணப்படுத்தும் முகவர் வடிகட்டுதல் அலகுகள்:மாற்றக்கூடிய கூறுகளைக் கொண்ட இரண்டு இன்-லைன் வடிப்பான்கள் விகிதாசார விசையியக்கக் குழாயின் மேல்புறத்தில் துகள்களைப் பிடிக்கின்றன. வடிகட்டி மெஷ் அளவை முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை பொருள் உற்பத்தியாளரின் பரிந்துரையின் அடிப்படையில் தேர்ந்தெடுக்கலாம்.
• நிலையான கலவை குழாய்:விநியோகிக்கும் துப்பாக்கி கடையில் இணைக்கப்பட்ட செலவழிப்பு அல்லது சுத்தம் செய்யக்கூடிய நிலையான கலவை. உட்புற ஹெலிகல் கூறுகள் இரண்டு சீலண்ட் ஸ்ட்ரீம்களை ஒன்றாக இணைக்கின்றன, பொருள் வெளியேற்றப்படும்போது, ​​கலவை செயல்முறையை உடனடியாக பயன்பாட்டிற்கு முன்பே முடிக்கிறது.
• துப்பாக்கி விநியோகம்:பணிச்சூழலியல் கைப்பிடியுடன் கூடிய நியூமேடிக் தூண்டுதல் துப்பாக்கி. தூண்டுதலை இழுப்பது பம்ப் சுழற்சியை செயல்படுத்துகிறது; அதை வெளியிடுவது பொருள் ஓட்டத்தை நிறுத்துகிறது. ஒரு பாதுகாப்பு பூட்டு தற்செயலான வெளியேற்றத்தைத் தடுக்கிறது.

விண்ணப்பங்கள்

இதுஇன்சுலேடிங் கண்ணாடிக்கான இரண்டு கூறு சீலண்ட் அப்ளிகேட்டர்இரட்டை மற்றும் மூன்று மெருகூட்டப்பட்ட அலகுகளின் விளிம்பு சீல் செய்வதற்கு கண்ணாடி உற்பத்தி வசதிகளை காப்பிடுவதில் பயன்படுத்தப்படுகிறது. இது பாலிசல்பைடு அல்லது பாலியூரிதீன் அடிப்படையிலான இரண்டு-கூறு சீலண்டுகளை கூடியிருந்த IGU பிரேம்களின் ஸ்பேசர் சுற்றளவு மீது பயன்படுத்துகிறது. காற்றழுத்த வடிவமைப்பு, திரைச் சுவர் மற்றும் கட்டமைப்பு கண்ணாடி நிறுவல்களுக்கான ஆன்-சைட் மெருகூட்டல் வேலைகளை ஆதரிக்கிறது, அங்கு மின்சாரம் நம்பகமற்றதாக இருக்கலாம். வழக்கமான பயனர்களில் இன்சுலேடிங் கண்ணாடி உற்பத்தியாளர்கள், ஜன்னல் மற்றும் கதவு தொழிற்சாலைகளுக்கு சேவை செய்யும் கண்ணாடி செயலாக்க ஆலைகள் மற்றும் மொபைல் சீலண்ட் பயன்பாட்டு உபகரணங்கள் தேவைப்படும் முகப்பில் நிறுவல் ஒப்பந்ததாரர்கள் உள்ளனர்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இந்த இயந்திரத்திற்கு மின்சாரம் தேவையா?

ப: மின் இணைப்பு தேவையில்லை. இயந்திரம் முழுவதுமாக அழுத்தப்பட்ட காற்றில் இயங்குகிறது, இது வேலைத் தளங்களில், மொபைல் பட்டறைகளில் அல்லது உற்பத்திச் சூழல்களில், ஒட்டும் நிலையத்திற்கு மின் இணைப்புகளை இயக்குவது நடைமுறைக்கு மாறானதாக இருக்கும்.

Q2: துல்லியமான கலவை விகிதத்தை இது எவ்வாறு உறுதி செய்கிறது?

ப: திஇன்சுலேடிங் கண்ணாடிக்கான இரண்டு கூறு சீலண்ட் அப்ளிகேட்டர்ஒரு நிலையான விட்டம் விகிதத்துடன் இயந்திர ரீதியாக இணைக்கப்பட்ட A மற்றும் B குழாய்களைப் பயன்படுத்துகிறது. விகிதாச்சார பம்ப் வால்வு பிளாக் மூலம் செட் விகிதத்தை பராமரிக்கிறது, மேலும் சீலண்ட் உற்பத்தியாளரின் விவரக்குறிப்பின்படி ஆபரேட்டரால் 7:1 முதல் 14:1 வரம்பிற்குள் விகிதத்தை சரிசெய்யலாம்.

Q3: என்ன பராமரிப்பு தேவை?

ப: க்யூரிங் ஏஜென்ட் சர்க்யூட்டில் உள்ள இரண்டு வடிகட்டுதல் அலகுகள் பரிசோதிக்கப்பட வேண்டும் மற்றும் வடிகட்டி உறுப்புகள் சீலண்ட் பயன்பாடு மற்றும் மாசு அளவுகளின் அடிப்படையில் ஒரு அட்டவணையில் மாற்றப்பட வேண்டும். வால்வு பிளாக் மற்றும் பம்ப் முத்திரைகள் தேய்மானம் உள்ளதா என்பதை அவ்வப்போது சரிபார்க்க வேண்டும், குறிப்பாக சிராய்ப்பு சீலண்ட் கலவைகள் பயன்பாட்டில் இருக்கும்போது. இயந்திரத்துடன் பராமரிப்பு கையேடு வழங்கப்படுகிறது.

Q4: இது பெரிய தொகுதி உற்பத்தியை கையாள முடியுமா?

ப: ஆம். ஒரு நிமிடத்திற்கு 4 முதல் 10 லிட்டர் வெளியீடு மற்றும் நிலையான 55-கேலன் டிரம் தீவனத்துடன், இயந்திரம் இன்சுலேடிங் கண்ணாடி கோடுகளில் தொடர்ச்சியான உற்பத்திக்காக வடிவமைக்கப்பட்டுள்ளது. துணை டிரம் பரிமாற்ற பம்ப் பயன்படுத்தப்பட்டால், டிரம் ஃபீட் அமைப்பை உற்பத்தியை நிறுத்தாமல் மீண்டும் நிரப்ப முடியும்.

Q5: குறைந்தபட்ச ஆர்டர் அளவு மற்றும் முன்னணி நேரம் என்ன?

ப: ஒரு யூனிட்டை ஆர்டர் செய்யலாம். நிலையான இயந்திரங்கள் வழக்கமாக 15-30 வேலை நாட்களுக்குள் அனுப்பப்படும். குறிப்பிட்ட கலவை விகிதங்கள் அல்லது டிரம் அளவுகள் உட்பட தனிப்பயன் உள்ளமைவுகள் முன்னணி நேரத்தை நீட்டிக்கக்கூடும்.

Q6: விற்பனைக்குப் பிந்தைய ஆதரவை வழங்குகிறீர்களா?

ப: நிறுவல் மற்றும் சரிசெய்தலுக்கான வீடியோ வழிகாட்டுதல் உட்பட, தொழில்நுட்ப ஆதரவு தொலைநிலையில் கிடைக்கிறது. முக்கிய நியூமேடிக் கூறுகளுக்கு ஒரு வருட உத்தரவாதம் பொருந்தும். முத்திரைகள், வடிப்பான்கள் மற்றும் நிலையான கலவை குழாய்கள் போன்ற உதிரி பாகங்களை ஆர்டர் செய்து ஸ்டாக்கில் இருந்து அனுப்பலாம்.
