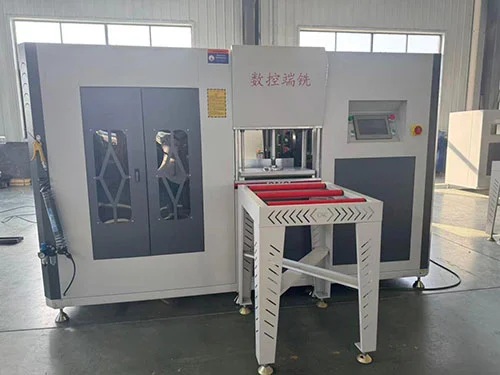

டூயல் கட் 4+2 ஆக்சிஸ் எண்ட் மில்லர் தெர்மல் பிரேக் அலுமினியம் உற்பத்தி வரி

இந்த டபுள்-கட் 4+2 ஷாஃப்ட் எண்ட் அரைக்கும் வெப்ப உடைந்த அலுமினிய சுயவிவர உற்பத்தி வரிசையானது சீனாவின் ஜினானில் உள்ள அதன் தொழிற்சாலையில் Lebulang இயந்திரத்தால் தயாரிக்கப்பட்டது. நிறுவனம் 1996 முதல் அலுமினிய அலாய் கதவு மற்றும் ஜன்னல் உபகரணங்களை உற்பத்தி செய்து வருகிறது, மேலும் உற்பத்தி வரி தொழிற்சாலையிலிருந்து நேரடியாக விற்கப்படுகிறது. OEM/ODM உள்ளமைவுகள் ஏற்றுக்கொள்ளப்படுகின்றன. இந்த எண்ட் மில்லர் வெப்ப முறிவு சுயவிவரங்களின் அதிக அளவு உற்பத்திக்காக வடிவமைக்கப்பட்டுள்ளது, இரண்டு சுயாதீன சுழல்களைப் பயன்படுத்தி இரு திசைகளிலும் செயலற்ற ரிட்டர்ன் ஸ்ட்ரோக் இல்லாமல் வெட்டப்படுகிறது. ஒரு 4+2 அச்சு CNC அமைப்பு சுழல்களை நிலைநிறுத்தி அவற்றின் நோக்குநிலையை 0° மற்றும் 90°க்கு இடையில் தானாக மாற்றுகிறது. வார்ப்பிரும்பு அடித்தளம், நேரியல் வழிகாட்டி தண்டவாளங்கள் மற்றும் பால்-ஸ்க்ரூ டிரைவ்கள் ±0.02 மிமீக்குள் பொருத்துதல் துல்லியத்தை வைத்திருக்கின்றன, மேலும் முன் ஏற்றப்பட்ட நிரல்களுடன் கூடிய 7-இன்ச் தொடுதிரை அமைப்புகளை நிர்வகிக்கிறது.

டூயல் கட் 4+2 ஆக்சிஸ் எண்ட் மில்லர் தெர்மல் பிரேக் அலுமினியம் உற்பத்தி வரி

• இரட்டை வெட்டு அமைப்பு:இரண்டு சுயாதீன சுழல்கள், ஒன்று முன்னோக்கி மற்றும் ஒரு தலைகீழ், சுயவிவரத்துடன் இரு திசைகளிலும் வெட்ட அனுமதிக்கின்றன. அரைக்கும் சுழற்சிக்கு ஐடில் ரிட்டர்ன் ஸ்ட்ரோக் தேவையில்லை, இது ஒரு திசையில் மட்டுமே வெட்டப்படும் ஒற்றை-சுழல் இயந்திரங்களுடன் ஒப்பிடும்போது ஒட்டுமொத்த சுழற்சி நேரத்தை குறைக்கிறது.
• 4+2 அச்சு CNC கட்டுப்பாடு:நான்கு சர்வோ அச்சுகள் நேரியல் சுயவிவர உணவு மற்றும் நிலைப்படுத்தலை நிர்வகிக்கின்றன; இரண்டு கூடுதல் ரோட்டரி அச்சுகள் தானாக 0° மற்றும் 90° இடையே சுழல்களை மாற்றும். இந்த தளவமைப்பு, கைமுறையான கருவி மாற்றங்கள் இல்லாமல் முல்லியன்கள், வலுவூட்டப்பட்ட முல்லியன்கள் மற்றும் பிரேம் சுயவிவரங்களில் எண்ட் மில்லிங், டெனான் கட்டிங் மற்றும் நோட்ச் ஆகியவற்றை அனுமதிக்கிறது.
• வெப்ப முறிவு அலுமினிய இணக்கத்தன்மை:கட்டர் வடிவியல் மற்றும் கிளாம்பிங் ஏற்பாடு ஆகியவை வெப்ப முறிவு சுயவிவரங்களுக்காக வடிவமைக்கப்பட்டுள்ளன, அங்கு இன்சுலேடிங் துண்டு அப்படியே இருக்க வேண்டும் மற்றும் அரைக்கப்பட்ட மேற்பரப்புகள் முடிக்கப்பட்ட ஜன்னல் அல்லது கதவு அசெம்பிளியில் நல்ல வெப்ப செயல்திறனுக்காக இறுக்கமான கூட்டு பொருத்தத்தை வழங்க வேண்டும்.

டூயல் கட் 4+2 ஆக்சிஸ் எண்ட் மில்லர் தெர்மல் பிரேக் அலுமினியம் உற்பத்தி வரி

• துல்லியம் மற்றும் நிலைத்தன்மை:இயந்திர அடித்தளம் வார்ப்பிரும்பு ஆகும், இது அரைக்கும் போது ஈரமான அதிர்வுக்கு வெகுஜனத்தை வழங்குகிறது. லீனியர் கைடு ரெயில்கள் மற்றும் பொசிஷனிங் அச்சுகளில் உள்ள பால்-ஸ்க்ரூ டிரைவ்கள் சீரான செயல்பாட்டின் கீழ் ± 0.02 மிமீக்குள் மீண்டும் மீண்டும் நிகழ்கிறது. ரப்பர்-முகம் கொண்ட தாடைகள் கொண்ட நியூமேடிக் கவ்விகள் சுயவிவரத்தை அதன் மேற்பரப்பைக் குறிக்காமல் பாதுகாப்பாக வைத்திருக்கின்றன.

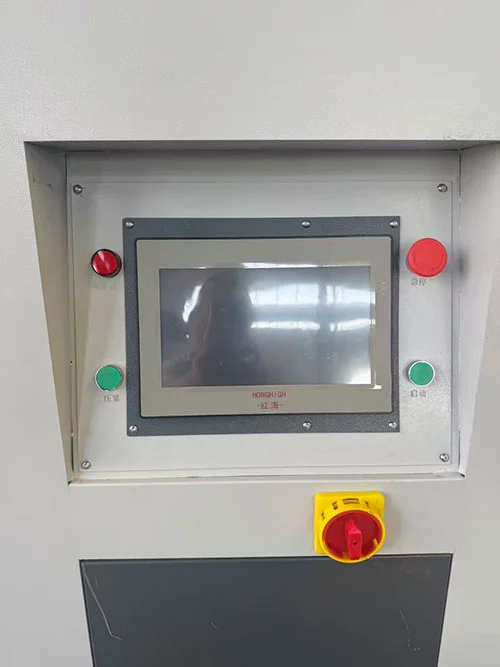

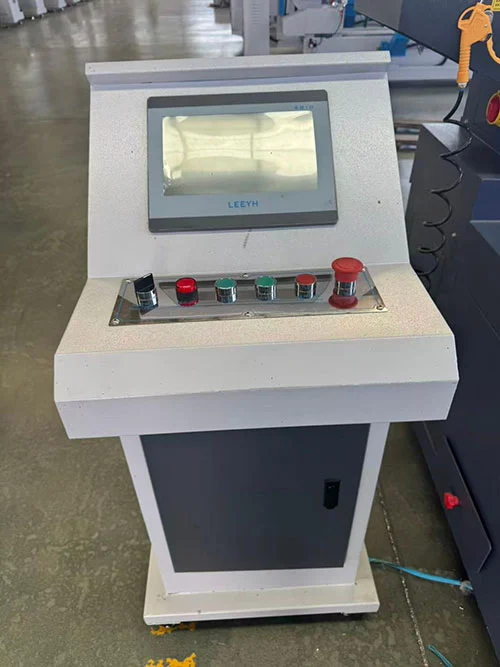

• செயல்பாடு மற்றும் நிரலாக்கம்:7-இன்ச் தொடுதிரை இடைமுகம் (ESTUN அல்லது Schneider CNC அமைப்பு) பொதுவாக பயன்படுத்தப்படும் சுயவிவர நிரல்களை சேமிக்கிறது. ஆபரேட்டர் முன்னமைவை நினைவுபடுத்தலாம் அல்லது புதிய பரிமாணங்களை நேரடியாக உள்ளிடலாம். ஒரு விருப்ப QR குறியீடு ஸ்கேனிங் செயல்பாடு தானாகவே தொடர்புடைய எந்திர நிரலை ஏற்றும், அமைவு நேரத்தையும் உள்ளீடு பிழைகளுக்கான சாத்தியத்தையும் குறைக்கும்.

டூயல் கட் 4+2 ஆக்சிஸ் எண்ட் மில்லர் தெர்மல் பிரேக் அலுமினியம் உற்பத்தி வரி பயன்பாடுகள்

• தெர்மல் பிரேக் அலுமினிய கதவு மற்றும் ஜன்னல் முல்லியன் / டிரான்ஸ்ம் எண்ட் அரைக்கும்
• ஃபிரேம் மற்றும் சாஷ் சுயவிவர டெனான் மற்றும் பள்ளம் செயலாக்கம்
• திரை சுவர் அலுமினிய சுயவிவரத்தின் இறுதி முகம் எந்திரம்
• அதிக அளவு அலுமினிய சாளர உற்பத்தி வரிகள்

இது எப்படி வேலை செய்கிறது

திடூயல் கட் 4+2 ஆக்சிஸ் எண்ட் மில்லர் தெர்மல் பிரேக் அலுமினியம் உற்பத்தி வரிஆபரேட்டர் ஒரு வெப்ப இடைவெளி அலுமினிய சுயவிவரத்தை நியூமேடிக் கிளாம்ப்களில் ஏற்றுவதன் மூலம் செயல்படுகிறது. 4+2 அச்சு CNC கட்டுப்பாடு சுழல்களை பொருத்தமான கோணத்தில் (0° அல்லது 90°) நிலைநிறுத்துகிறது மற்றும் சுயவிவர முனைகளை அரைக்க நேரியல் அச்சுகளில் அவற்றை நகர்த்துகிறது. முன்னோக்கி பாஸில் ஒரு சுழல் வெட்டும், மற்றும் இரண்டாவது சுழல், எதிர் திசையில் சுழலும், ரிட்டர்ன் பாஸில் வெட்டை நிறைவு செய்கிறது - அல்லது நிரலைப் பொறுத்து இரண்டும் ஒரே நேரத்தில் வெவ்வேறு முகங்களை இயந்திரம் செய்யலாம். தொடுதிரை வழியாக அரைக்கும் ஆழம், டெனான் நீளம் மற்றும் பள்ளம் பரிமாணங்கள் அமைக்கப்பட்டுள்ளன. டூயல்-கட் செயல் என்பது சுழற்சி முழுவதும் சுழல்களில் ஈடுபட்டிருப்பதைக் குறிக்கிறது, மேலும் க்ளாம்ப்கள் வெளியானவுடன் சுயவிவரம் அடுத்த செயலாக்க படிக்கு தயாராக இருக்கும்.

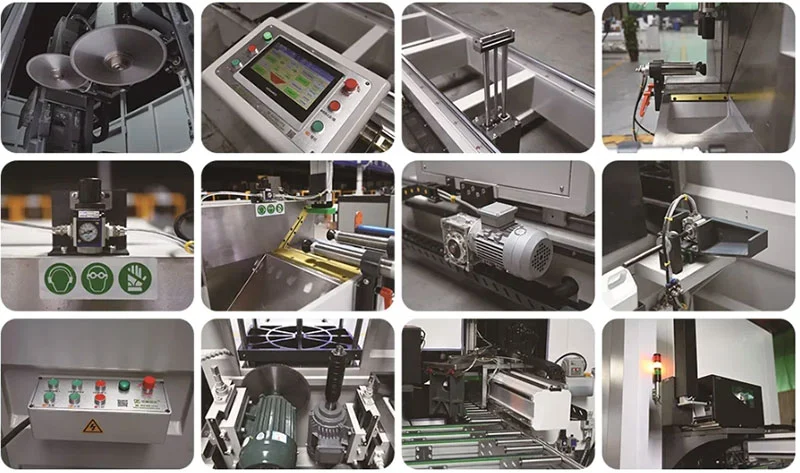

முக்கிய கூறுகள்

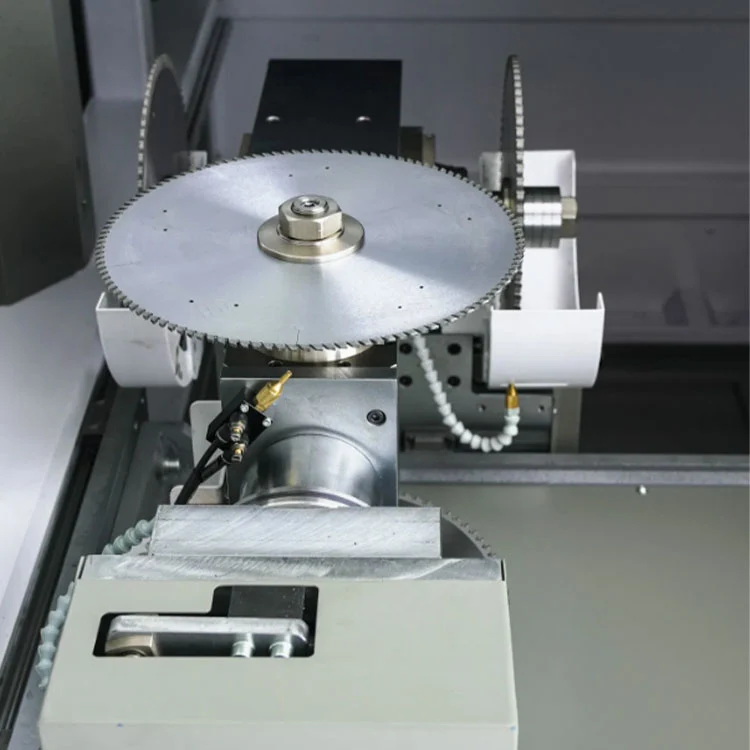

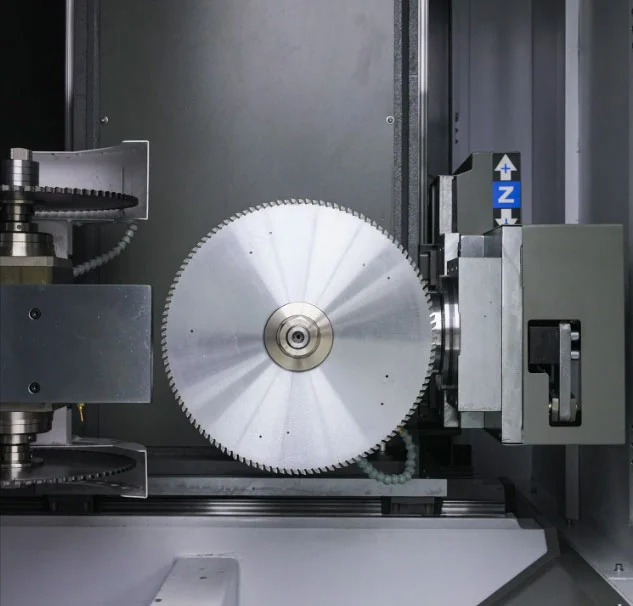

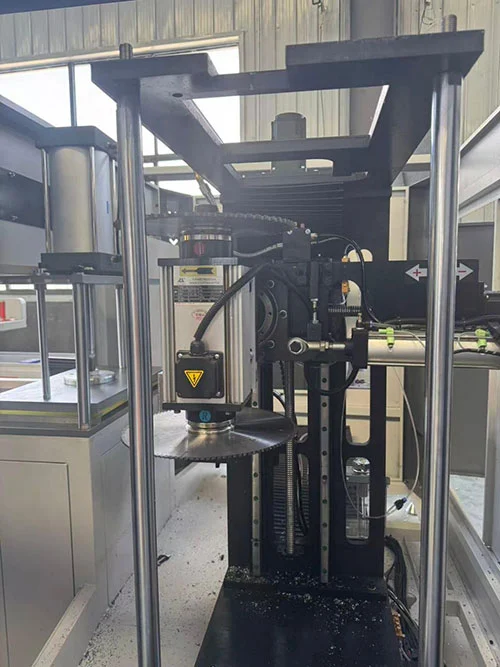

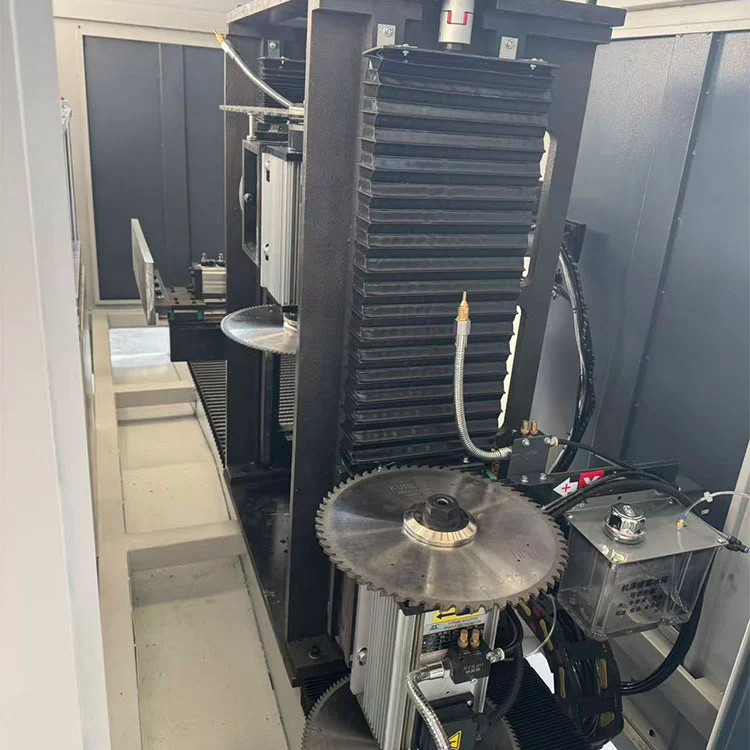

• இரட்டை சுழல்கள் (2×3kW):ஒவ்வொரு சுழல் மோட்டார் 2800rpm இல் 3kW வழங்குகிறது மற்றும் φ230mm முதல் φ350mm வரை அரைக்கும் வெட்டிகளை ஏற்றுக்கொள்கிறது. ஒரு சுழல் கடிகார திசையில் சுழலும் வகையில் கட்டமைக்கப்பட்டுள்ளது, மற்றொன்று எதிரெதிர் திசையில், இடமாற்றம் செய்யாமல் இருதரப்பு வெட்டுதலை செயல்படுத்துகிறது.

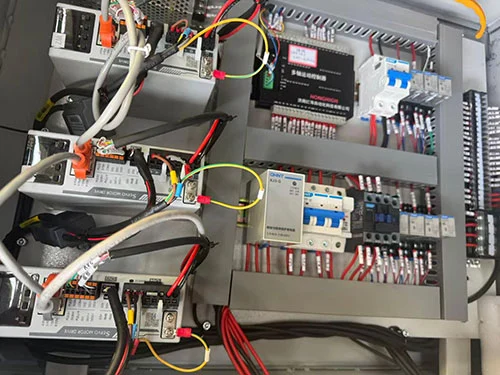

• 4+2 அச்சு CNC அமைப்பு:CNC கட்டுப்படுத்தி (ESTUN அல்லது Schneider) நான்கு நேரியல் சர்வோ அச்சுகள் (சுயவிவர ஊட்டம் மற்றும் கருவி பொருத்துதல்) மற்றும் இரண்டு ரோட்டரி அச்சுகள் (சுழல் கோண மாறுதல்) ஆகியவற்றை ஒருங்கிணைக்கிறது. நிரல்களை USB, தொடுதிரை அல்லது விருப்ப QR குறியீடு ஸ்கேனர் வழியாக ஏற்றலாம்.
• வார்ப்பிரும்பு அடிப்படை மற்றும் நேரியல் வழிகாட்டிகள்:கனமான வார்ப்பிரும்பு படுக்கை ஒரு நிலையான அடித்தளத்தை வழங்குகிறது. நேரியல் வழிகாட்டி தண்டவாளங்கள் மற்றும் துல்லியமான பந்து திருகுகள் மென்மையான, துல்லியமான அச்சு இயக்கத்தை குறைந்தபட்ச பின்னடைவுடன் உறுதி செய்கின்றன.
• ரப்பர் பாதுகாப்புடன் நியூமேடிக் கிளாம்பிங்:அரைக்கும் போது கவ்விகள் சுயவிவரத்தை பாதுகாப்பாக வைத்திருக்கின்றன. மேற்பரப்பு கீறல்கள் மற்றும் அலுமினியத்தின் சிதைவைத் தடுக்க தொடர்பு மேற்பரப்புகள் ரப்பர் பேட்களுடன் பொருத்தப்பட்டுள்ளன.
• தூசி பிரித்தெடுக்கும் துறைமுகம்:தூசி பிரித்தெடுக்கும் அமைப்பிற்கான இணைப்புப் புள்ளியானது, தொடர்ச்சியான செயல்பாட்டின் போது வேலை செய்யும் பகுதியை அலுமினிய சில்லுகள் இல்லாமல் வைத்திருக்க உதவுகிறது.

தொழில்நுட்ப விவரக்குறிப்புகள்

• பவர் சப்ளை: 380V / 50Hz / 3Ph
• மொத்த சக்தி: 8.8 kW (2 × 3 kW சுழல் மோட்டார்கள் + சர்வோ டிரைவ்கள்)
• சுழல் வேகம்: 2800 ஆர்பிஎம்
• அரைக்கும் கட்டர் விட்டம்: φ230--φ350 மிமீ (தனிப்பயனாக்கக்கூடியது)
• வேலை செய்யும் காற்று அழுத்தம்: 0.5--0.8 MPa
• அதிகபட்ச அரைக்கும் ஆழம்: 80 மிமீ
• அதிகபட்ச சுயவிவர அளவு: அகலம் ≤120 மிமீ, உயரம் ≤150 மிமீ
• இயந்திர அளவு: 1700 × 800 × 1500 மிமீ
• எடை: ≈ 450 கிலோ

தொழிற்சாலை & விற்பனைக்குப் பின்

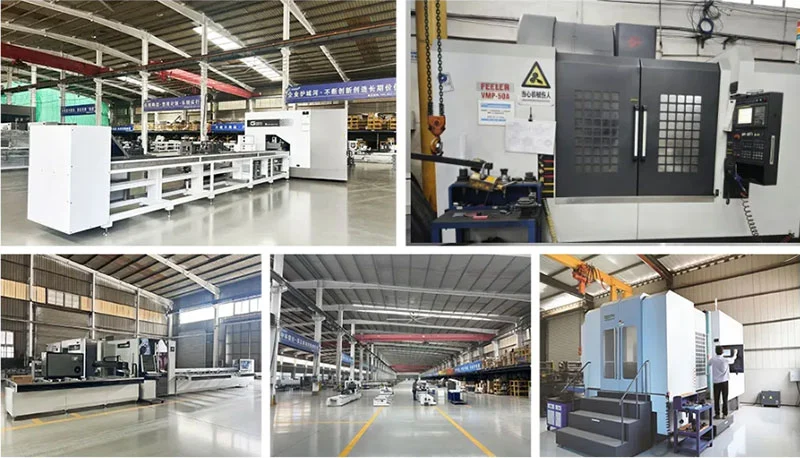

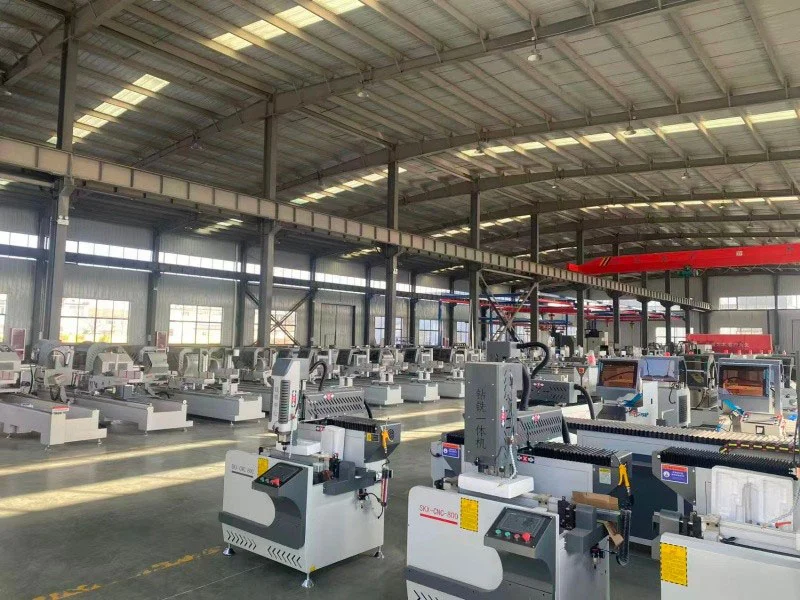

எல்பிஎல் மெஷின் அதன் ஜினான் உற்பத்தித் தளத்தை 1996 முதல் இயக்குகிறது, ஜன்னல், கதவு மற்றும் சுயவிவர செயலாக்க இயந்திரங்களை உற்பத்தி செய்கிறது. திடூயல் கட் 4+2 ஆக்சிஸ் எண்ட் மில்லர் தெர்மல் பிரேக் அலுமினியம் உற்பத்தி வரிCE மற்றும் ISO சான்றிதழ்களுடன் தொழிற்சாலையிலிருந்து நேரடியாக அனுப்பப்படுகிறது. ஒரு வருட கட்டமைப்பு உத்தரவாதம் நிலையானது. தொலைநிலை நிறுவல் ஒத்திகைகள், பயிற்சி ஊடகம் மற்றும் ஆன்லைன் ஆதரவு ஆகியவை இலவசமாக சேர்க்கப்பட்டுள்ளன. நுகர்பொருட்கள் - வெட்டிகள், தாடைகள், முத்திரைகள் - கையிருப்பில் வைக்கப்படுகின்றன. ஆன்-சைட் கமிஷனிங் ஏற்பாடு செய்யப்படலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: ஜன்னல்/கதவு சுயவிவரங்கள் மற்றும் அலுமினிய திரைச்சீலை சுவர் சுயவிவரங்கள் இரண்டையும் உங்கள் உபகரணங்கள் கையாள முடியுமா?

ப: ஆம். எங்கள் தொழிற்சாலை கதவுகள், ஜன்னல்கள் மற்றும் திரைச் சுவர்களை உருவாக்குவதற்கான அறிவார்ந்த இயந்திரங்களை உற்பத்தி செய்கிறது. எடுத்துக்காட்டாக, G20/G50 பணிநிலையம் முழு-செயல்முறை எந்திரத்தைக் கையாளுகிறது, அதே நேரத்தில் எங்கள் LBL-பிராண்ட் மரக்கட்டைகள் சுயவிவரங்களை 45° முதல் 135° வரையிலான கோணங்களில் வெட்டுகின்றன. உங்கள் குறிப்பிட்ட உற்பத்தித் தேவைகளின் அடிப்படையில் உபகரணங்களைப் பரிந்துரைக்கிறோம்.

கே: அறுவை சிகிச்சை சிக்கலானதா? எனக்கு பல திறமையான தொழிலாளர்கள் தேவையா?

ப: குறைந்தபட்ச பயிற்சியுடன் இயக்கும் வகையில் இயந்திரங்களை வடிவமைக்கிறோம். CNC அமைப்பு முன்னமைக்கப்பட்ட நிரல்களை சேமிக்கிறது, மேலும் இடைமுகம் நேரடியான மெனுக்களைப் பயன்படுத்துகிறது. மேம்பட்ட நிரலாக்க அறிவு தேவையில்லை. உங்கள் பணியாளர்கள் விரைவாகத் தேர்ச்சி பெறுவதற்கு நாங்கள் இலவச பயிற்சிப் பொருட்கள், தொலைநிலை வழிகாட்டுதல் மற்றும் நிறுவல் வீடியோக்களை வழங்குகிறோம்.

கே: செயலாக்க துல்லியம் மற்றும் நீண்ட கால நிலைத்தன்மை பற்றி என்ன?

ப: நாங்கள் வார்ப்பிரும்பு இயந்திர உடல்கள், நேரியல் வழிகாட்டி தண்டவாளங்கள் மற்றும் சர்வோ மோட்டார்கள் கொண்ட பால்-ஸ்க்ரூ டிரைவ்களைப் பயன்படுத்துகிறோம். முக்கிய கூறுகள் சர்வதேச அளவில் அங்கீகரிக்கப்பட்ட சப்ளையர்களிடமிருந்து பெறப்படுகின்றன. டயமண்ட்-டிப்ட் கருவிகள் மற்றும் தானியங்கி உயவு அமைப்புகள் ஆகியவை தரத்தை குறைக்க உதவுகின்றன மற்றும் கூறுகளின் ஆயுளை நீட்டிக்க, காலப்போக்கில் சீரான துல்லியத்தை ஆதரிக்கின்றன.

கே: நீங்கள் என்ன விற்பனைக்குப் பிந்தைய சேவையை வழங்குகிறீர்கள்?

ப: நாங்கள் 24 மணிநேர ஆன்லைன் ஆதரவு, ஒரு வருட உத்தரவாதம் மற்றும் வாழ்நாள் முழுவதும் பராமரிப்பு சேவையை வழங்குகிறோம். வீடியோ அழைப்பு மூலம் தொலைநிலை சரிசெய்தல் கிடைக்கிறது. ஆன்-சைட் விசிட் அவசியமானால், கூடுதல் செலவில் நாங்கள் அதை ஏற்பாடு செய்யலாம். உதிரி பாகங்கள் இருப்பு வைக்கப்பட்டு விரைவாக அனுப்பப்படும்.
