சிஎன்சி ஃபோர் ஹெட் கார்னர் கிரிம்பிங் மெஷின்

முக்கிய அம்சங்கள்

• நான்கு தலைகள் ஒரே நேரத்தில் கிரிம்பிங்:திசிஎன்சி ஃபோர் ஹெட் கார்னர் கிரிம்பிங் மெஷின்ஒரு சட்டத்தின் நான்கு மூலைகளையும் ஒரே அழுத்த சுழற்சியில் நிறைவு செய்கிறது. ஒற்றை-தலை அல்லது இரட்டை-தலை மாற்றுகளுடன் ஒப்பிடும் போது இது கையாளும் நேரத்தைக் குறைக்கிறது, அங்கு ஒவ்வொரு ஜோடி மூலைகளிலும் சட்டத்தை மாற்றியமைத்து மீண்டும் இறுக்க வேண்டும்.
• CNC சர்வோ பொசிஷனிங்:ஒவ்வொரு கிரிம்பிங் தலையும் ஒரு பந்து திருகு ஓட்டும் சர்வோ மோட்டார் மூலம் நிலைநிறுத்தப்படுகிறது. ஆபரேட்டர் தொடுதிரையில் பிரேம் அளவைத் தேர்ந்தெடுக்கிறார், மேலும் தலைகள் தானாகவே தேவையான நிலைகளுக்கு நகரும். ஒரே அமைப்பு பல சட்ட சமையல் குறிப்புகளை சேமிக்கிறது. மீண்டும் மீண்டும் பொருத்துதல் துல்லியம் ± 0.1 மிமீ என குறிப்பிடப்படுகிறது, பொதுவாக 1 மிமீக்குள் மூலைவிட்டப் பிழையும், ஒழுங்காகத் தயாரிக்கப்பட்ட சுயவிவரங்களின் கீழ் 0.15 மிமீக்குக் கீழே மடிப்புப் பிழையும் இருக்கும்.
• சட்ட அளவு வரம்பு:இயந்திரம் 550 × 550 மிமீ முதல் 1800 மிமீ உயரம் மற்றும் 3000 மிமீ அகலம் வரையிலான சட்டங்களைக் கையாளுகிறது, இது குடியிருப்பு மற்றும் வணிக உற்பத்தியில் காணப்படும் அலுமினிய ஜன்னல் மற்றும் கதவு சட்ட பரிமாணங்களின் பெரும்பகுதியை உள்ளடக்கியது.
• ஹைட்ராலிக் கிரிம்பிங் அமைப்பு:ஒவ்வொரு தலையும் ஒரு ஹைட்ராலிக் சிலிண்டரால் 15 MPa மதிப்பிடப்பட்ட எண்ணெய் அழுத்தம் மற்றும் 48 kN மொத்த கிரிம்பிங் விசையுடன் இயக்கப்படுகிறது. ஹைட்ராலிக் சர்க்யூட் இரண்டு-நிலை உயர்-குறைந்த அழுத்த வரிசையைப் பயன்படுத்துகிறது: விரைவான அணுகுமுறை பக்கவாதம் சுழற்சி நேரத்தை குறைக்கிறது, அதே நேரத்தில் ஸ்ட்ரோக்கின் முடிவில் உயர் அழுத்த பிடிப்பு இறுக்கமான மூலை இணைப்பை உறுதி செய்கிறது.
• நியூமேடிக் நகரும் கவ்விகள்:ஃபிரேம் ஏற்றுவதற்கு கிளாம்பிங் யூனிட்கள் தானாக முன்னோக்கி நகர்கின்றன மற்றும் இறக்குவதற்கு கிரிம்பிங் செய்த பிறகு பின்வாங்குகின்றன. சுயவிவரத்தை நிலைநிறுத்தவும் அழுத்தும் பக்கவாதத்தின் போது சிதைவு அபாயத்தைக் குறைக்கவும் இரண்டு திசைகளில் இருந்து கிளாம்பிங் விசை பயன்படுத்தப்படுகிறது.

தொழில்நுட்ப விவரக்குறிப்புகள்

இது எப்படி வேலை செய்கிறது

திசிஎன்சி ஃபோர் ஹெட் கார்னர் கிரிம்பிங் மெஷின்தொடுதிரையில் சட்ட பரிமாண நுழைவுடன் தொடங்கும் வரிசையில் செயல்படுகிறது. நான்கு கிரிம்பிங் ஹெட்கள், ஒவ்வொன்றும் சர்வோ-டிரைவ் பால் ஸ்க்ரூ அச்சுகளில் பொருத்தப்பட்டு, திட்டமிடப்பட்ட நிலைகளுக்கு தானாகவே நகரும். ஆபரேட்டர் வெட்டு மற்றும் தயாரிக்கப்பட்ட அலுமினிய சுயவிவரங்களை கிளாம்பிங் சாதனங்களில் வைக்கிறார். நியூமேடிக் கவ்விகள் செங்குத்து மற்றும் கிடைமட்ட திசைகளில் இருந்து அழுத்தத்தைப் பயன்படுத்துவதன் மூலம் சுயவிவரங்களை இடத்தில் வைத்திருக்கும். இறுக்கப்பட்டவுடன், ஹைட்ராலிக் சர்க்யூட் இரண்டு நிலைகளில் செயல்படுகிறது: ஒரு குறைந்த அழுத்த விரைவு முன்னெடுப்பு கிரிம்பிங் கருவிகளை சுயவிவர மூலைகளுடன் தொடர்பு கொள்ள வைக்கிறது, மேலும் உயர் அழுத்த பிடிப்பு முழு 48 kN கிரிம்பிங் விசையைப் பயன்படுத்தி மூலை மூட்டை நிறைவு செய்கிறது. பிடிப்பு நேரத்திற்குப் பிறகு, கவ்விகள் வெளியிடப்படுகின்றன, கிரிம்பிங் கருவிகள் பின்வாங்குகின்றன, மேலும் முடிக்கப்பட்ட சட்டத்தை அகற்றலாம். நான்கு மூலைகளும் ஒரு சுழற்சியில் முடிக்கப்படுகின்றன, எனவே சட்டத்தை மாற்ற வேண்டிய அவசியமில்லை.

முக்கிய கூறுகள்

• சர்வோ மோட்டார்கள் மற்றும் பந்து திருகுகள்:நான்கு தலைகள் ஒவ்வொன்றும் ஒரு துல்லியமான பந்து திருகு இணைக்கப்பட்ட ஏசி சர்வோ மோட்டார் மூலம் சுயாதீனமாக நிலைநிறுத்தப்படுகின்றன. இந்த ஏற்பாடு ± 0.1 மிமீ மீண்டும் மீண்டும் செய்யக்கூடிய தன்மையை வழங்குகிறது மற்றும் கைமுறையாக சரிசெய்தல் இல்லாமல் வெவ்வேறு சட்ட அளவுகளுக்கு தலைகளை மாற்றியமைக்க அனுமதிக்கிறது.
• ஹைட்ராலிக் சக்தி அலகு:ஒரு 60-லிட்டர் தொட்டியானது அழுத்தக் கட்டுப்பாட்டு வால்வுகள் கொண்ட பன்மடங்கு மூலம் நான்கு ஹைட்ராலிக் சிலிண்டர்களுக்கு எண்ணெயை வழங்குகிறது. உயர்-குறைந்த அழுத்த இரண்டு-நிலை வரிசையானது சோலனாய்டு வால்வுகள் மூலம் PLC ஆல் நிர்வகிக்கப்படுகிறது.

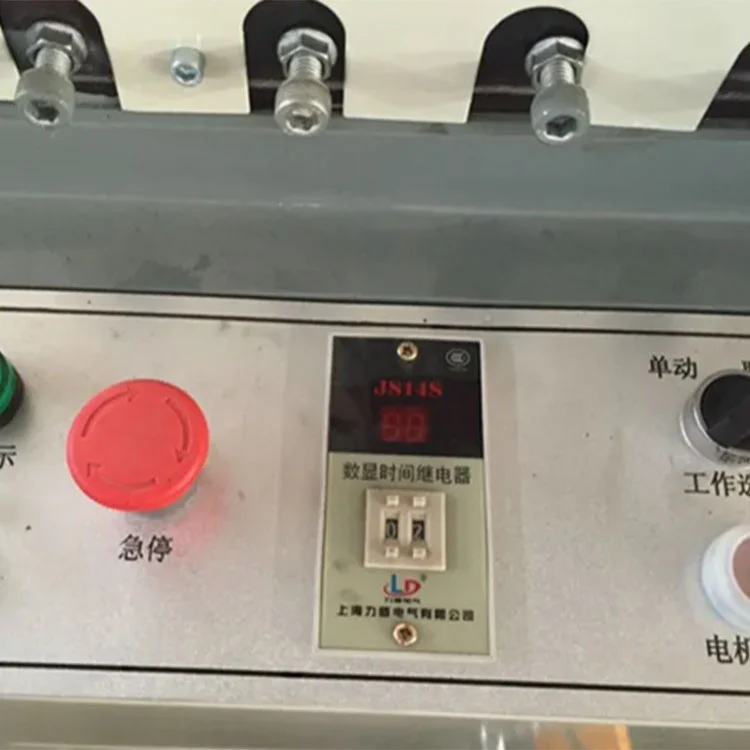

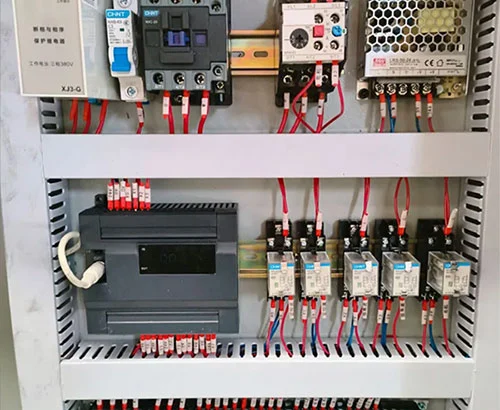

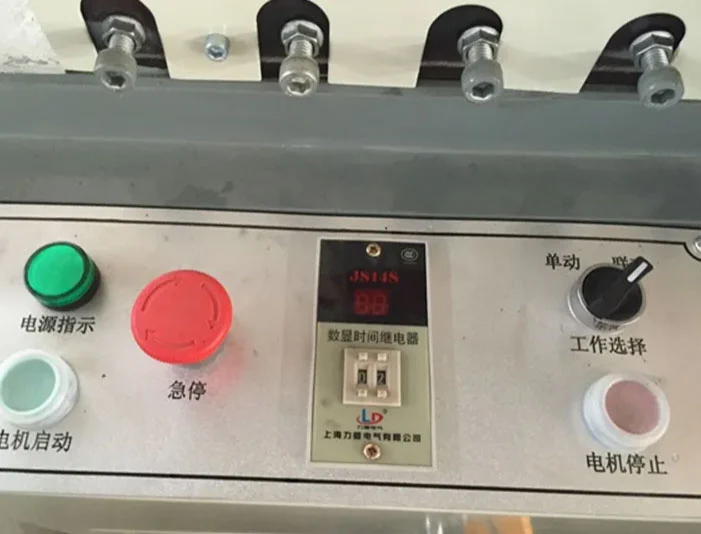

• தொடுதிரை மற்றும் பிஎல்சி:தொழில்துறை தொடுதிரை சட்ட அளவு அமைப்புகள், சேமிக்கப்பட்ட திட்டங்கள், உற்பத்தி கவுண்டர்கள் மற்றும் எச்சரிக்கை செய்திகளைக் காட்டுகிறது. பொதுவாக தயாரிக்கப்பட்ட பிரேம் பரிமாணங்களுக்கான அளவுரு ரெசிபிகளை சேமிக்கலாம் மற்றும் நினைவுபடுத்தலாம்.

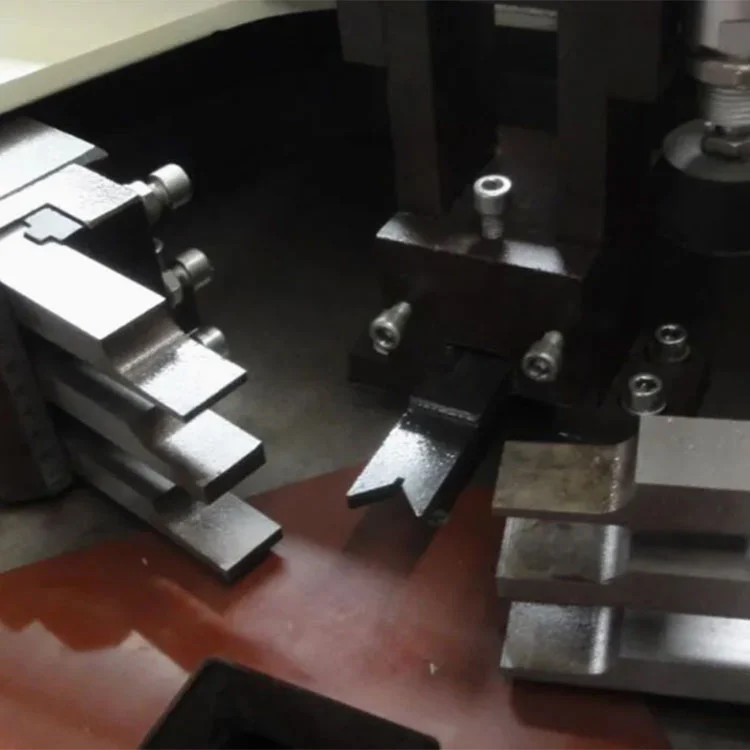

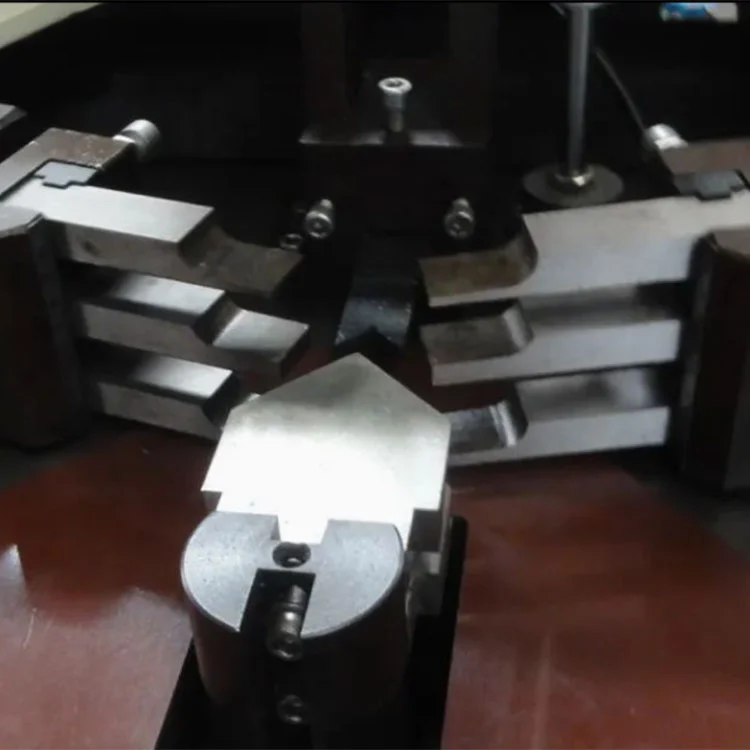

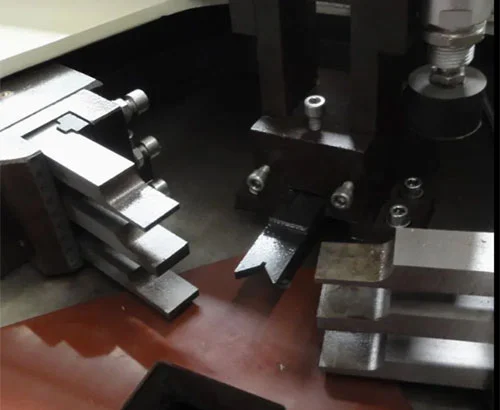

• கிரிம்பிங் கருவிகள்:கடினப்படுத்தப்பட்ட எஃகு கிரிம்பிங் கத்திகள் சுயவிவர வடிவவியலுடன் பொருந்துமாறு இயந்திரமயமாக்கப்படுகின்றன. வெவ்வேறு சுயவிவர குறுக்குவெட்டுகளுக்கு கருவி தொகுப்புகளை பரிமாறிக்கொள்ளலாம். கத்திகள் ஆழம் மற்றும் சீரமைப்புக்கு சரிசெய்யக்கூடியவை.

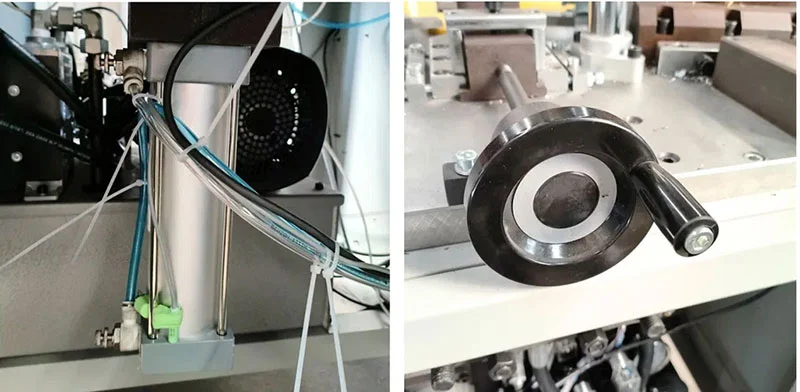

• நியூமேடிக் கிளாம்பிங் சிஸ்டம்:கவ்விகள் முன்னோக்கி நகர்கின்றன மற்றும் நேரியல் வழிகாட்டிகளில் பின்வாங்குகின்றன. 0.5-0.8 MPa இல் கட்டுப்படுத்தப்பட்ட அழுத்தம் கொண்ட நியூமேடிக் சிலிண்டர்களால் கிளாம்பிங் விசை வழங்கப்படுகிறது. க்ரிம்பிங்கின் போது சுயவிவரத்தை நிலைநிறுத்துவதற்கு இரட்டை-திசை கிளாம்பிங் வடிவமைப்பு இரண்டு பக்கங்களிலிருந்தும் விசையைப் பயன்படுத்துகிறது.
• இயந்திர சட்டகம்:ஒரு பற்றவைக்கப்பட்ட எஃகு அமைப்பு நான்கு நகரும் தலைகள் மற்றும் நிலையான மத்திய பணி அட்டவணையை ஆதரிக்கிறது. பிரேம் கிரிம்பிங்கின் போது உருவாகும் எதிர்வினை சக்திகளை எதிர்க்கும் மற்றும் காலப்போக்கில் தலை சீரமைப்பை பராமரிக்க வடிவமைக்கப்பட்டுள்ளது.

விண்ணப்ப காட்சிகள்

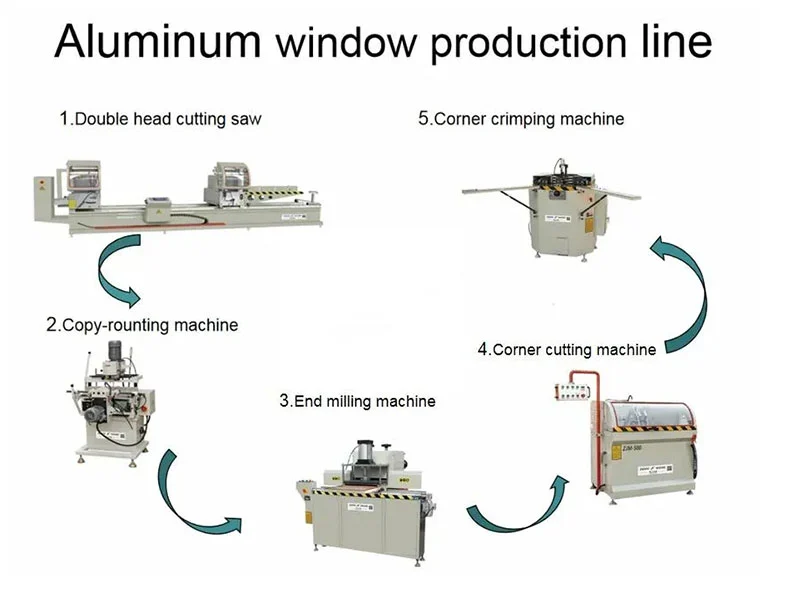

அலுமினிய ஜன்னல் உற்பத்தி

கேஸ்மென்ட், ஸ்லைடிங் மற்றும் தெர்மல் ப்ரேக் இன்சுலேட்டட் ஜன்னல் பிரேம்களின் கிரிம்பிங்.

அலுமினிய கதவு உற்பத்தி

நுழைவு கதவுகள், பால்கனி கதவுகள், தீயணைப்பு அலுமினிய கதவுகள் மற்றும் உட்புற அலுமினிய கதவு பிரேம்களின் மூலை அசெம்பிளி.

திரை சுவர் மற்றும் கட்டிட சுயவிவரங்கள்

அலுமினியம் மல்லியன்கள், டிரான்ஸ்ம்கள் மற்றும் முகப்பு சுயவிவரங்களின் 90° மூலையில் கிரிம்பிங்.

அதிக அளவு உற்பத்தி

நடுத்தர மற்றும் பெரிய அலுமினிய கதவு மற்றும் ஜன்னல் தொழிற்சாலைகளில் பயன்படுத்தப்படுகிறது, அங்கு ஒரு சுழற்சியில் நான்கு மூலைகளை முடிப்பது ஒரு பிரேம் செயலாக்க நேரத்தை குறைக்கிறது மற்றும் அதிக தினசரி வெளியீட்டை ஆதரிக்கிறது.

உற்பத்தியாளர் & உத்தரவாதம்

Lebulang இயந்திரமாக இயங்கும் Shandong Lebulang Precision Machinery Co., Ltd., 1996 ஆம் ஆண்டு முதல் அதன் Jinan வசதியில் அலுமினியம் மற்றும் PVC ஜன்னல் மற்றும் கதவு செயலாக்க உபகரணங்களைத் தயாரித்து வருகிறது. நிறுவனம் R&D, எந்திரம், அசெம்பிளி, சோதனை மற்றும் விற்பனையை உள்நாட்டில் நிர்வகிக்கிறது. திசிஎன்சி ஃபோர் ஹெட் கார்னர் கிரிம்பிங் மெஷின்இந்த ஒருங்கிணைந்த அமைப்பின் கீழ் கட்டப்பட்டது மற்றும் CE மற்றும் ISO 9001 சான்றிதழுடன் தொழிற்சாலைக்கு நேரடியாக வழங்கப்படுகிறது. ஒரு வருட உத்தரவாதம் முக்கிய கட்டமைப்பை உள்ளடக்கியது. வீடியோ கண்டறிதல் மற்றும் அறுவை சிகிச்சை வழிகாட்டுதல் உள்ளிட்ட தொலைதூர தொழில்நுட்ப ஆதரவு சேர்க்கப்பட்டுள்ளது. கிரிம்பிங் கத்திகள், முத்திரைகள் மற்றும் வடிகட்டி கூறுகள் போன்ற உதிரி பாகங்கள் சேமித்து வைக்கப்பட்டுள்ளன, மேலும் அவை தனித்தனியாக ஆர்டர் செய்யப்படலாம். ஆன்-சைட் நிறுவல் மற்றும் ஆணையிடுதல் ஆகியவை கூடுதல் செலவில் ஏற்பாடு செய்யப்படலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: CLM4S எதைக் குறிக்கிறது?

A: CNC கார்னர் மெஷின் 4-ஹெட் சர்வோ. "4" என்பது நான்கு சுயாதீன கிரிம்பிங் தலைகளைக் குறிக்கிறது.

Q2: இயந்திரம் கையாளக்கூடிய அதிகபட்ச சட்ட அளவு என்ன?

A: நிலையான கட்டமைப்பு 1800 மிமீ உயரம் மற்றும் 3000 மிமீ அகலம் வரையிலான சட்டங்களைக் கையாளுகிறது. தரமற்ற அளவுகளை ஆர்டர் செய்யும் போது விவாதிக்கலாம்.

Q3: புதிய தொழிலாளர்களுக்கு இயந்திரம் இயக்க கடினமாக உள்ளதா?

ப: சேமிக்கப்பட்ட பிரேம் புரோகிராம்களைக் கொண்ட தொடுதிரை மூலம் செயல்படும். ஆங்கில மொழி கையேடு மற்றும் வீடியோ பயிற்சி வழங்கப்படுகிறது. பெரும்பாலான ஆபரேட்டர்கள் ஒன்று முதல் இரண்டு வேலை நாட்களுக்குள் தினசரி வழக்கத்தை கற்றுக்கொள்கிறார்கள்.

Q4: எந்த வகையான கட்டணம் மற்றும் விநியோக விதிமுறைகள் உள்ளன?

ப: USD, EUR மற்றும் GBP உள்ளிட்ட முக்கிய நாணயங்களில் T/T அல்லது L/C மூலம் பணம் செலுத்தலாம். நிலையான டெலிவரி விதிமுறைகள் FOB Qingdao அல்லது Jinan. CFR, CIF, மற்றும் EXW ஆகியவை ஏற்றுமதி இலக்கைப் பொறுத்து ஏற்றுக்கொள்ளப்படுகின்றன.

Q5: கிரிம்பிங் கருவியை குறிப்பிட்ட சுயவிவரங்களுக்கு தனிப்பயனாக்க முடியுமா?

ப: ஆம், கிரிம்பிங் கத்திகளை வாடிக்கையாளரின் சுயவிவரத்தின் குறுக்குவெட்டுக்கு பொருத்தமாக மாற்றலாம். ஆர்டர் செயல்முறையின் போது சரியான கருவி தொகுப்பை உருவாக்க சுயவிவர மாதிரி அல்லது வரைதல் தேவை.
